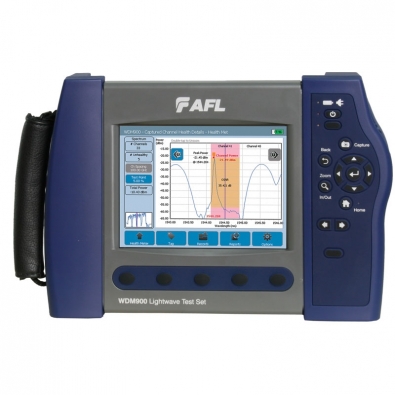

Produkty / Technika światłowodowa / Analizatory widma (OSA) / AFL WDM900 Lightwave Test Set


⇒ Pomiar głównych metryk kanałów DWDM w mniej niż 2s
⇒ Błyskawiczna diagnoza każdego problemu
⇒ Pomiar OSNR wg. IEC 6128-2-9
⇒ Konstrukcja mechaniczna spełniająca restrykcyjne wymagania GR-2952-CORE
⇒ Intuisyjny interfesj, nie wymaga szkolenia z obsługi

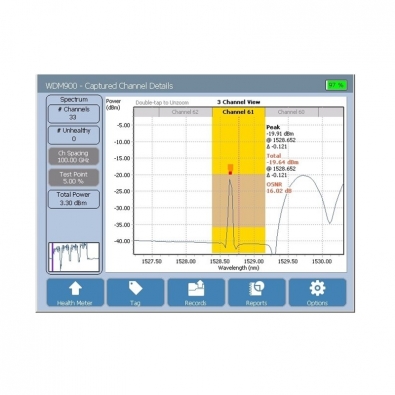

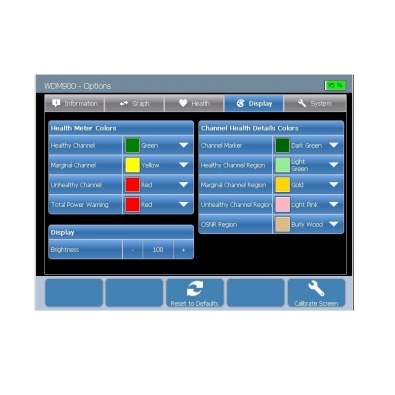

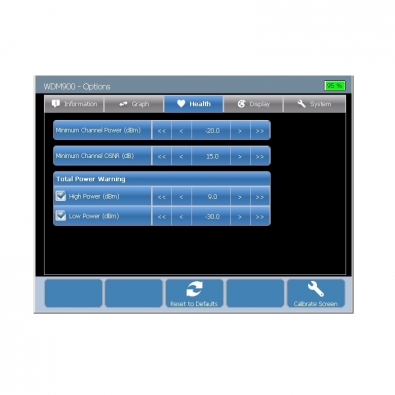

Analizator widma optycznego WDM900 cechuje wyjątkową prostotą obsługi oraz wytrzymałością niezbędną przy wykonywaniu masowych pomiarów utrzymaniowych sieci DWDM. W ciągu kilku sekund po podłączeniu do systemu, operator dostaje jasną informację Pass/Warn/Fail odnośnie wszystkich kanałów DWDM. Przy ocenie parametrów jakościowych kanałów, WDM900 dokonuje pomiarów wszystkich kluczowych parametrów sygnału (jak np. moc, dł. fali, OSNR) i porównuje je ze zdefiniowanymi kryteriami. Rewolucyjny graficzny interfejs użytkownika w bardzo czytelny sposób zwraca uwagę na kanały, których parametry mogą po przyczynić się do degradacji jakości sygnału. Wszystko to nie wymaga żadnej konfiguracji czy ustawień ze strony operatora – dzięki czemu ograniczony jest czas szkolenia personelu technicznego.


WDM900 projektowany był z myślą o zastosowaniach masowych (np. w dostępowych sieciach DWDM). Konstrukcja urządzenia, minimalizuje ryzyko jakiegokolwiek uszkodzenia układów optycznych, na które narażone są przenośne analizatory widma optycznego podczas prac terenowych. Wszystkie układy optyczne, są hermetycznie odizolowane od środowiska zewnętrznego. Układ optyczny nie posiada także żadnych ruchomych elementów (takich jak np. monochromator) , dzięki czemu WDM900 jest nie wrażliwy na drgania i uderzenia. Wszystkie te cechy, w połączeniu z 6,5 calowym ekranem dotykowym , wagą poniżej 2,5 kg oraz 8 godzinnym czasem pracy na baterii, czynią WDM900 najbardziej  wszechstronnym polowym urządzeniem pomiarowym do sieci DWDM.


SPECYFIKACJA*
  OPTYKA
  Absolutna maksymalna moc wejściowa   +21 dBm
  Osiągalny odstęp międzykanałowy (Hardware)   25 GHz minimum
 Osiągalny odstęp międzykanałowy (Application)
  Optical Return Loss   30 dB
  Adjacent Channel Rejection Ratio (ORR) @ 50 GHz   48 dB
  Poziom szumów   -74 dBm
  POMIAR DŁ. FALI
  Zakres pomiaru  1527.99 nm to 1568.77 nm
   196.2 to 191.1 THz
    ITU Channel 11 to 62
  Dokłądność pomiaru   ± 0.16 nm
  Rozdzielczość pomiaru   0.008 nm
  Czas skanowania   < 2 sec
  POMIAR MOCY
  Zakres pomiaru   -45 dBm to -4.0 dBm
  Dokładność pomiaru   ± 1.0 dB
  Rozdzielczość pomiaru   0.1 dB
  Powtarzalność pomiaru   ± 0.1 dB
  POMIARY OSNR
  Typ pomiaru   IEC 61280-2-9
  Zakres pomiarowy @ 100 GHz   28 dB
  Dokładność pomiaru   ± 2.0 dB
  Powtarzalność pomiaru   ± 0.75 dB
  WARTOŚCI FIZYCZNE
  Waga   < 2.3 kg, <5.2 lb
  Rozmiary, mm (in)  19.05 x 26.92 x 6.90
  (7.5 x 10.5 x 2.75)
  ODPORNOŚĆ NA WARUNKI ZEWNĘTRZNE
  Odporność na kurz   Hermetically-sealed Light Path
  Odporność na uderzenie   GR-2952-CORE, O4-14, 30 inch     drop onto hard surface, base
  Odporność na wibracje   GR-2952-CORE, R4-15, 10 Hz to   500 Hz, 1.5 g on 3 principal axes
  Temperatury pracy  GR-2952-CORE, R4-19, 0°C    (uncontrolled humidity) to 50°C
 (95% humidity)
  Temperatury składowania  GR-2952-CORE, R4-18, -30°C  (uncontrolled humidity) to 600°C
  (95% humidity)
  Emisja elektromagnetyczna  GR-2952-CORE, R4-21 & GR- 1089-CORE & EN 5510
  Wyświetlacz   6.5 in (diag), Color LCD TFT
  Powłoka antyrefleksyjna
  Wyświetlacz dotykowy   Rezystancyjny, nie wrażliwy na wilgoć I krople wody
  Połączeniowość   Dwa porty  USB 2.0 Host
  Jeden port USB 2.0 Client
  RJ-45 LAN Port, 10/100/1000 (hardware only)
  IEEE 802.11 b/g/n (hardware only)
  Bluetooth 2.0 (hardware only)
ZAPIS DANYCH
  Pamięć wewnętrzna   4 GB Flash
  Pamięć zewnętrzna   Removable USB Flash Drive
 BATERIA
  Typ   18 volt, Li-ion
  Czas pracy na baterii   Minimum 8 godzin
  Adapter AC   Uniwersalny 100 - 240 VAC


  Broszura informacyjna EN
