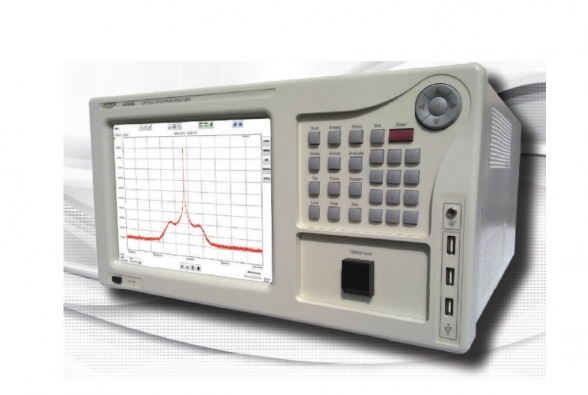

Produkty / INSTRUMENTY LAB / Analizatory (OSA, OVA, PMD) / APEX AP2040


-  rozdzielczość  od 250 GHz do 5 MHz
-  pasma C i L
-  pomiar długości fali z dokładnością +/- 3 pm
-  dynamika  >60dB @ +/- 3 pm
-  dwa niezależne kanały wewnętrzne
-  wbudowane źródło laserowe (TLS)

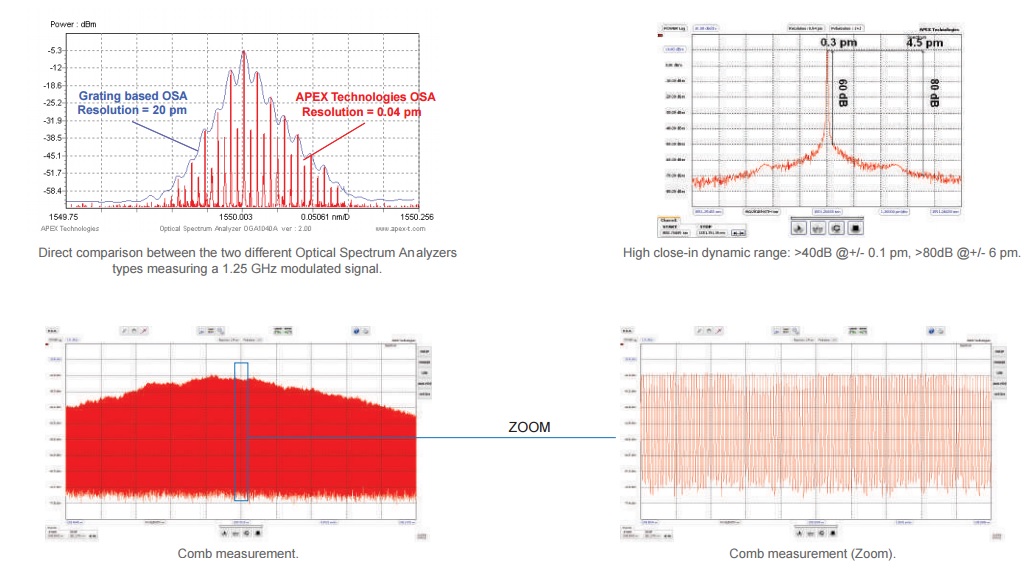

Apex Technologies AP2040 posiada 500 razy lepszą rozdzielczość niż konwencjonalna OSA oraz bardzo wysoką dokładność pomiaru długości fali (5 MHz/0.04 pm). Dodatkowo umożliwia  analizę dwóch ortogonalnych osi polaryzacji równocześnie. Obecnie na rynku dostępne są dwa modele wersji AP2040


  AP2041B AP2043B
Zakres długości fali 1525 nm to 1607 nm 1520 nm to 1630 nm
Rozdzielczość  (@ 3dB) 5MHz/0.04pm 10GHz/80pm 100GHz/0.8nm
140MHz/1.12pm 20GHz/160pm 200GHz/1.6nm
2GHz/16pm 50GHz/0.4nm 400GHz/3.2nm
Dynamika (1550nm) >40 dB @ +/- 0.1 pm >60 dB @ +/- 0.4 pm >80 dB @ +/- 6 pm
Czas trwania cyklu 1s for 8 nm
Dokładność pomiaru długości fali (1550nm) +/- 3 pm
Zakres pomiaru -73 dBm (monochromatic) to +10dBm
Wejście optyczne FC/PC dla SM
Wewnętrzna kalibracja długości fali TAK
Wyświetlacz
Skala X Długość fali w nm lub częstotliwości w GHz
Skala Y Moc w mW lub dBm
Opcja OSA01

Przestrajalne źródło światła laserowego
Zakres długości fali 1525 nm to 1607 nm 1520 nm to 1630 nm
Szerokość linii widmowej 500 kHz
Moc wyjściowa -8 dBm
SMSR >45 dBc
ASE < -40 dBc over 0.1 nm
RIN < -135 dB/Hz
Stabilność długości fali +/- 10 pm over 1 hour
Stabilność mocy +/- 0.09 dB over 1 hour
Światłowód/typ konektora Światłowód utrzymujący polaryzację- FC/APC
Opcja OSA02
Optical tracking generator
Dynamika

63 dB
Rozdzielczość 1 MHz
Opcja OSA08
Wejścia optyczne 1 FC/PC for SM fiber input
2 FC/PC for PM fiber inputs








Karta katalogowa Apex AP2040
