Produkty / INSTRUMENTY LAB / LUNA - Systemy Czujnikowe / LUNA OBR 4600 sensing


OBR 4600 SENSING - to system światłowodowego czujnika ciągłego o zasięgu do 2 km do monitorowania konstrukcji inżynieryjnych.

-  czujnikiem jest zwykłe, telekomunikacyjne włókno światłowodowe
-  rozdzielczość przestrzenna do 2 mm
-  zakres pomiarowy: standard 70m lub 2000m
-  ± 0.1°C , ± 1µ strain resolution at 1 cm
-  instrument przystosowany do pracy w terenie



Distributed Temperature and Strain Measurements

LUNA OBR 4600  należy do urządzeń z linii produktów Optical Backscatter Reflectometer. Przeznaczony do testowania i rozwiązywania problemów komponentów optycznych oraz krótkich sieci. OBR 4600 posiada ultra wysoką rozdzielczość oraz czułość na rozproszenia wsteczne. Dzięki rozdzielczości przestrzennej na poziomie 10 µm, zerowej strefy martwej, OBR oferuje najwyższej jakości diagnostykę włókien.

LUNA jako OBR zawiera oprogramowanie do pomiarów temperatury i naprężeń dzięki czemu przekształci  standardowy światłowód telekomunikacyjny w wysokiej rozdzielczości czujnik naprężenia i temperatury.

OBR wykorzystuje metodę interferometryczną z przemiataniem długości fali (SWI) do pomiarów rozproszenia Rayleigha. Zewnętrzny impuls (naprężenia bądź zmiana temperatury) powoduje tymczasowe zmiany(przesunięcie) w widmie. OBR ocenia przesunięcia oraz przeskalowania przy pomiarach. Metoda SWI umożliwia solidny i praktyczny pomiar temperatury i naprężeń w światłowodzie do 70m długości



Specyfikacja:

- rozdzielczość na poziomie 10 µm
- czułość -130dB
- zakres dynamiki 70dB
- 2km bez strefy martwej
- tłumienie < 0,05dB


Zastosowanie:
- Wyszukiwanie wysokich temp. obniżających żywotność i wydajność komponentów
- Określenie czy podczas instalacji nie przekroczono progu naprężeń dopuszczalnych
- Wyszukiwanie długotrwałych naprężeń zagrażających odpowiedniej wytrzymałości włókien










 LUNA OBR4600 - karta katalogowa EN

 LUNA Sensing Brochure - broszura zbiorcza EN


Aby zobaczyć pozostałe dokumenty należy posiadać konto w serwisie:
Adres e-mail:
Hasło:

Systemy czujnikowe LUNA :
Imię i nazwisko/firma:

Telefon:

Adres e-mail:

Wiadomość:

Captcha
Podaj kod z obrazka:




INTERLAB

02-953 Warszawa
ul. Kosiarzy 37 paw. 20

Godziny Pracy:

Pon. - Pt.: 8.00-16:00
Sob - Niedz.: Nieczynne

Kontakt

Tel. (22) 840 81 70/80
Fax. (22) 651 83 71
interlab@interlab.pl

Produkty powiązane

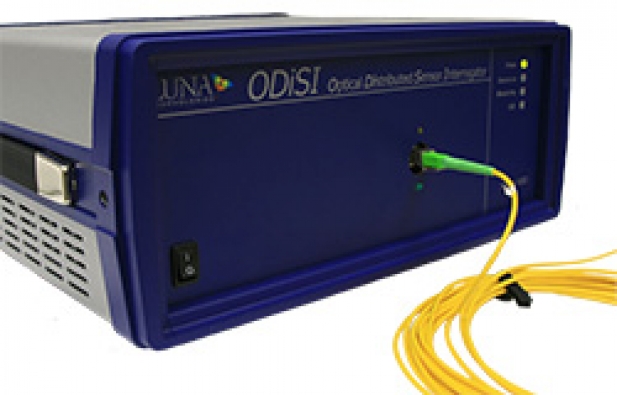

LUNA ODiSI A
