Kompaktowy OTDR do FTTH i sieci dostępowych. 1310/1550 nm, typowa dynamika 32/30 dB, mapa zdarzeń, SOR/PDF i co najmniej 10 godzin pracy w warunkach Telcordia.
AQ1000 łączy reflektogram, czytelną mapę zdarzeń i raportowanie w kompaktowym OTDR do jednomodowych sieci FTTH i dostępowych.
Yokogawa AQ1000 jest reflektometrem optycznym OTDR do instalacji i diagnostyki jednomodowych sieci FTTH, PON i ostatniej mili. Prosta obsługa nie ukrywa danych: technik może przejść od trybu Full-Auto do klasycznego śladu, tabeli zdarzeń i raportu.
Gdy liczą się niska masa, szybkie uruchomienie i powtarzalna procedura na 1310/1550 nm.
* Opcja /WLN jest zależna od kraju. Dane wg dokumentacji producenta, zweryfikowane 15.07.2026.
Automatyzacja przyspiesza pomiar, a dostęp do śladu i parametrów pozwala zweryfikować wynik wtedy, gdy projekt wymaga głębszej analizy.
AQ1000 rozpoczyna pomiar i dobiera jego podstawowe parametry.
Lokalizuje i opisuje złącza, spawy oraz inne zmiany w torze.
Porównuje wykryte zdarzenia z progami zdefiniowanymi przez użytkownika.
Zapisuje dane do dalszej analizy albo tworzy czytelny raport terenowy.
Ważne: PASS/FAIL oznacza porównanie z ustawionymi progami. Nie potwierdza automatycznie zgodności z każdą normą lub wymaganiem operatora.

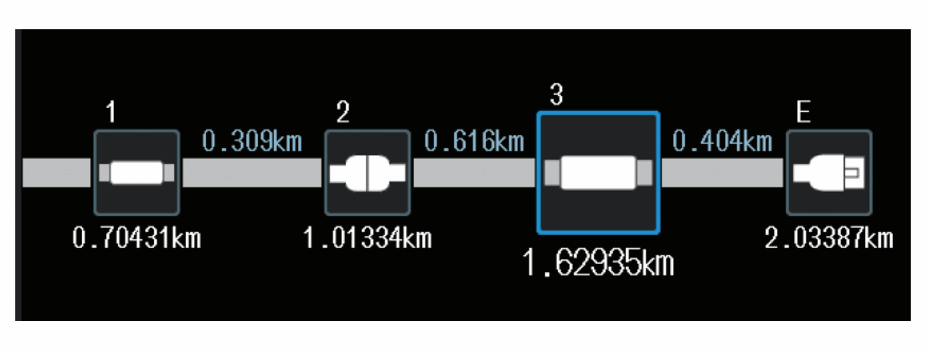

Mapa zamienia wykryte zdarzenia w czytelną sekwencję ikon. Klasyczny ślad zachowuje reflektogram, markery i kontekst potrzebny do technicznej oceny toru.

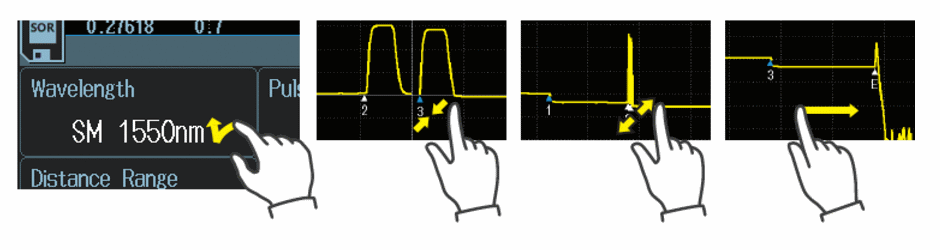

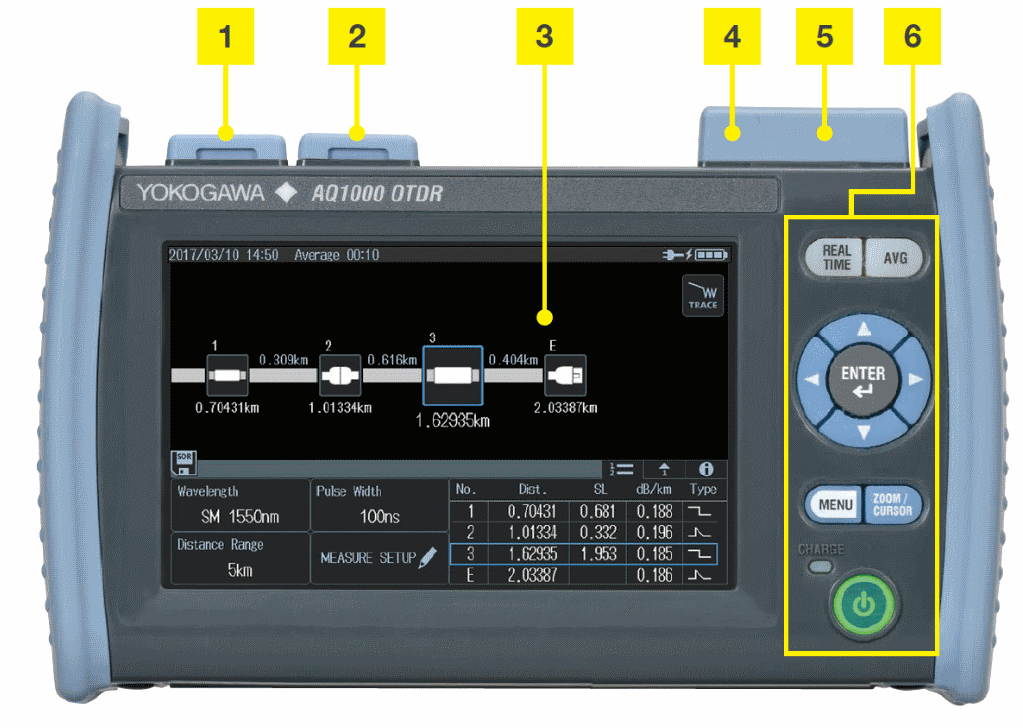

Pojemnościowy ekran 5,0″ obsługuje gesty, a fizyczne klawisze pozostają dostępne podczas pracy w rękawicach lub niskiej temperaturze. Rozkładana podpórka ułatwia analizę na blacie i w szafie.
AQ1000 wspiera cały podstawowy obieg pomiarowy. Każda funkcja opcjonalna jest poniżej oznaczona bezpośrednio — bez mieszania wyposażenia standardowego z wariantami zamawianymi osobno.
Długość, tłumienie, straty zdarzeń, reflektancja, ORL, analiza zdarzeń i pomiar w czasie rzeczywistym.
Szybka kontrola poziomu mocy w zakresie −50…−5 dBm. To funkcja kontrolna, nie pełny miernik OPM.
1310/1550 nm: CW oraz modulacje 270 Hz, 1 kHz i 2 kHz.

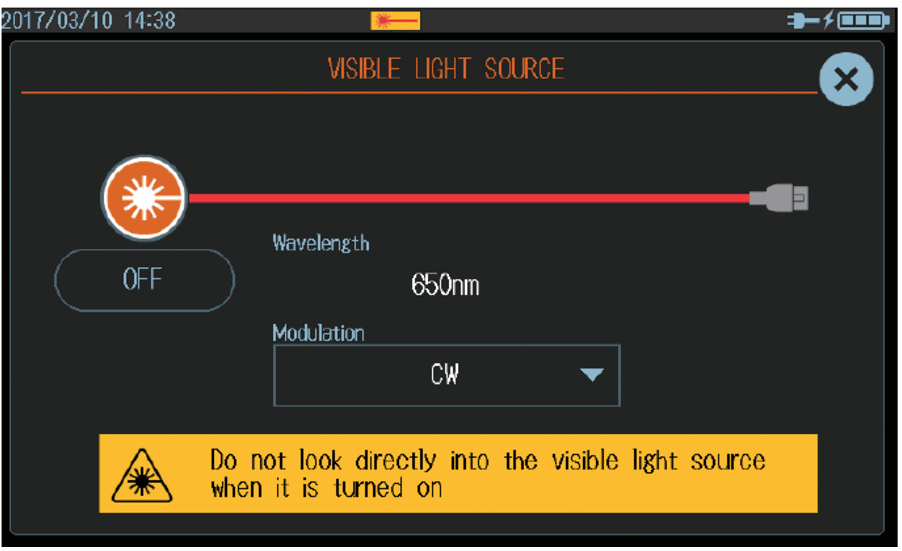

Czerwone światło wspiera identyfikację włókna i wzrokową lokalizację uszkodzeń.
Bezprzewodowy transfer plików i zdalne sterowanie. Dostępność opcji zależy od kraju.

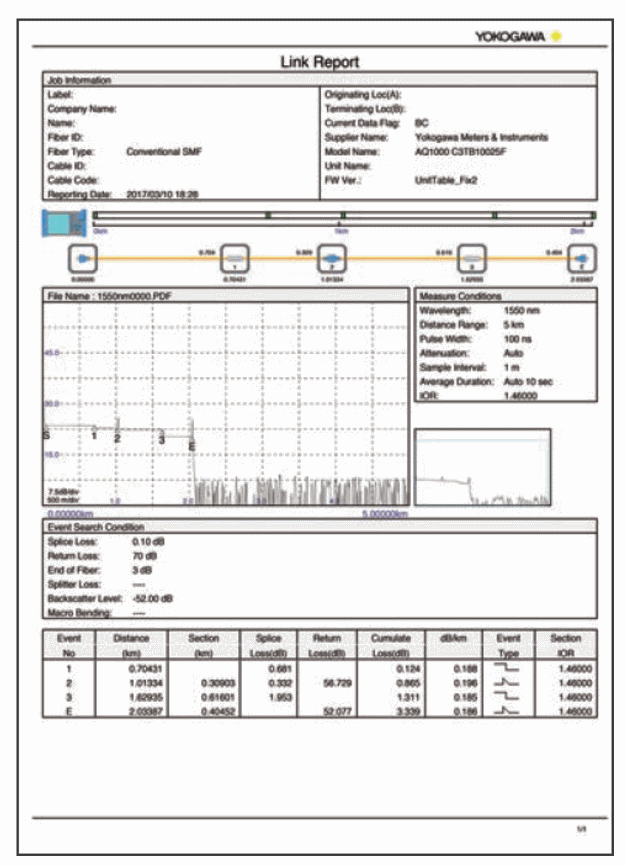

Konfigurowalny układ raportu PDF i zapis standardowych plików SOR do dalszej analizy.
Ten sam pomiar można odczytać na różnym poziomie szczegółowości — zależnie od doświadczenia operatora i wymagań odbioru.
Dotyk do szybkiej nawigacji, fizyczne przyciski do powtarzalnej pracy w trudniejszych warunkach.

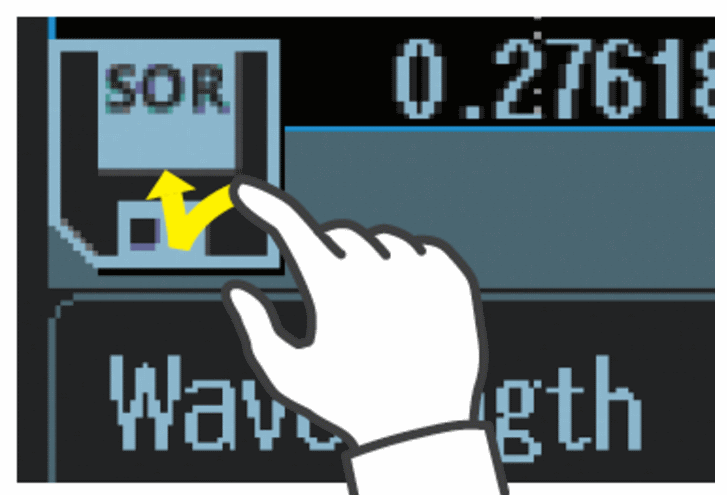

Zapisz wynik w otwartym formacie SOR, przygotuj PDF i kontynuuj analizę w narzędziach Interlab lub Yokogawa.
Ślad, zdarzenia, progi i warunki pomiaru zapisane razem.
Plik do analizy albo raport gotowy do przekazania.
Transfer lokalny albo bezprzewodowy w konfiguracji /WLN.
Weryfikacja śladu, dokumentacja i porównanie pomiarów.
Wybór powinien wynikać z bilansu strat, układu splitterów, długości fal i procedury pomiarowej — nie tylko z jednej liczby dynamiki.
Kompaktowy wybór do standardowych pomiarów FTTH i sieci dostępowych.
Gdy potrzebujesz większej dynamiki, wariantów długości fal lub rozbudowanej diagnostyki terenowej.
Platforma do najbardziej wymagających pomiarów, także zaawansowanych sieci i procedur wielowłóknowych.
Wartości typowe i warunkowe są oznaczone wprost. Zakres 256 km jest ustawieniem odległości, a nie gwarantowanym zasięgiem pomiaru.
| Parametr | Wartość |
|---|---|
| Długości fal OTDR | 1310 ±20 / 1550 ±20 nm |
| Typ włókna | Jednomodowe, ITU-T G.652 |
| Zakresy ustawienia odległości | 0,2–256 km; nie jest to gwarantowany zasięg pomiaru |
| Szerokość impulsu | 3 ns–20 µs |
| Rozdzielczość próbkowania | minimum 5 cm |
| Liczba punktów pomiarowych | maksymalnie 256 000 |
| Dynamika | 32 dB przy 1310 nm / 30 dB przy 1550 nm — wartości typowe* |
| Strefa martwa zdarzeniowa | ≤0,8 m przy warunkach określonych przez producenta |
| Strefa martwa tłumieniowa | 4/5 m przy impulsie 10 ns — wartości typowe |
| Dokładność pomiaru strat | ±0,03 dB/dB |
| Dokładność reflektancji | ±2 dB |
| Wyświetlacz | 5,0″ WVGA, 800 × 480, dotyk pojemnościowy |
| Wymiary i masa | 185 × 116 × 56 mm bez elementów wystających; około 660 g |
| Bateria | ≥10 h w warunkach Telcordia; ładowanie około 5 h typowo |
| Temperatura pracy | −10…50°C; z opcją WLAN: 0…50°C |
| Interfejsy | USB-A, micro-USB; WLAN jako opcja /WLN |
| Funkcje dodatkowe | Power Checker −50…−5 dBm; stabilizowane źródło 1310/1550 nm; opcjonalne VLS 650 nm |
* Typowe 32/30 dB producent określa dla impulsu 10 µs, czasu pomiaru 3 min, rozdzielczości 8 m i SNR = 1. Wartości typowe są referencyjne, nie gwarantowane. Strefy martwe zależą także od impulsu, reflektancji i warunków pomiaru.

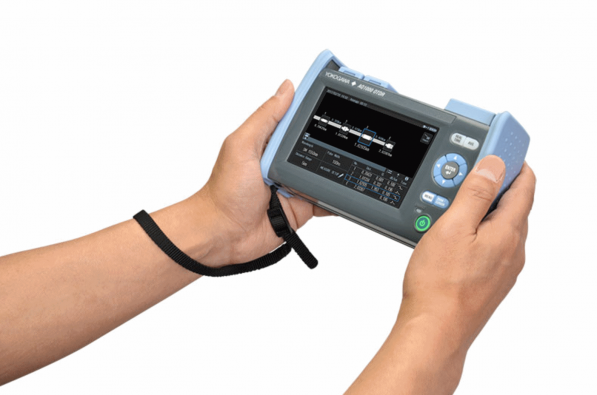

Oryginalne zdjęcia produktowe Interlab — ekran, elementy sterujące, porty i podpórka terenowa.
Karta Interlab porządkuje najważniejsze informacje, a komplet warunków i kodów zamówieniowych znajduje się w dokumentacji Yokogawa.
AQ1000 jest reflektometrem OTDR do jednomodowych sieci dostępowych, FTTH/PON, ostatniej mili oraz nowych i nieaktywnych włókien. Pracuje na 1310 i 1550 nm.
Typowa dynamika wynosi 32 dB dla 1310 nm i 30 dB dla 1550 nm. Producent podaje te wartości dla impulsu 10 µs, pomiaru 3 min, rozdzielczości 8 m i SNR = 1.
Tak, producent pozycjonuje go do sieci dostępowych i FTTH/PON. Przy konkretnym systemie trzeba jednak sprawdzić bilans strat i układ splitterów; sama dynamika nie gwarantuje pomiaru przez każdą kaskadę.
Tak. Tryb Full-Auto wykrywa i charakteryzuje zdarzenia, a następnie porównuje je z progami ustawionymi przez użytkownika. Progi trzeba dopasować do wymagań projektu lub operatora.
Standardowo dostępne są Power Checker oraz stabilizowane źródło światła 1310/1550 nm. Źródło widzialne 650 nm wymaga opcji /VLS, a łączność bezprzewodowa opcji /WLN.
Wyniki można zapisywać jako pliki SOR lub raporty PDF. Transfer odbywa się przez USB, a w konfiguracji /WLN także bezprzewodowo.
AQ1000 jest gotowy do pomiaru w mniej niż 10 sekund. Bateria zapewnia co najmniej 10 godzin pracy w warunkach testowych Telcordia.
Wyższe modele należy porównać, gdy potrzebne są większa dynamika, dodatkowe długości fal, pomiary aktywnych włókien, praca wielowłóknowa albo bardziej rozbudowane funkcje analizy.
Podaj typ sieci, długości fal, układ splitterów i wymagany format raportu. Pomożemy sprawdzić, czy AQ1000 jest właściwym modelem i przygotujemy ofertę sprzętową.
