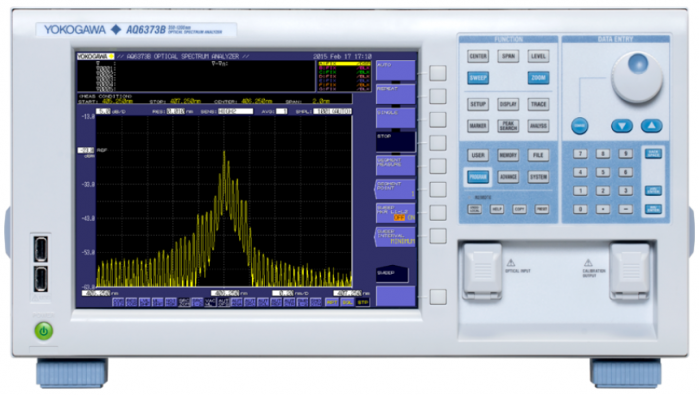

Yokogawa AQ6373 analizator widma zakresu VIS + nIR


-  Zakres od 350 do 1200 nm.
-  Dynamika do 100 dB
-  Czułość -80 dBm
-  Rozdzielczość pomiaru od 10pm do 10nm, nastawna niezależna od długości fali
-  Dokładność pomiaru długości fali ±50÷200 pm
-  Wejście optyczne typu Free Space akceptuje zarówno konektory PC jak i APC,
     oraz włókna SM, MM, PCF, POF, LDF...
-  Jedyny tak dokładny analizator widma zakresu VIS + nIR.


AQ6373B jest jednym z najnowszych dodatków do serii optycznych analizatorów widma AQ6370. Dzięki możliwości zapewnienia wysokiej prędkości, dokładnej analizy zakresu krótkich długości fal od 350 nm do 1200 nm, ten analizator doskonale nadaje się do szerokiego zakresu zastosowań. AQ6373B może przyspieszyć rozwój i produkcję laserów o małej długości fali, urządzeń pasywnych i diod LED, a także sprzętu, który wykorzystuje te urządzenia na rynku biomedycznym, przetwarzania materiałów, produktów konsumenckich i telekomunikacji. Dzięki wbudowanym funkcjom analizy kolorów i kompatybilności ze zdalnym sterowaniem z AQ6315, AQ6373B zapewnia uaktualnienie możliwości, prędkości i wydajności dla obecnych użytkowników AQ6315.


 - Zakres długości fali: 350 do 1200nm
 - Dokładność długości fali:
±0.05 nm
 - Rozdzielczość długości fali: 0.02 to 10 nm and 0.01nm (400 to 470nm)
 - Maksymalna bezpieczna moc wejściowa: +20 dBm
 - Poziom czułości mocy: -80 dBm
 - Zakres dynamiki: ≧60dB
 - Obsługuje ś
wiatłowody jednomodowe, wielomodowe i wielordzeniowe
 - Wbudowane optyczne źródło kalibracyjne
 -
Kalibracja długości fali za pomocą zewnętrznego źródła odniesienia
 - Różne funkcje analizy, w tym funkcja analizy kolorów dla VIS






PasmoTelekomunikacyjneVISVIS & TelekomunikacyjneexNIRMWIRMWIR
ModelAQ6370D-12AQ6370D-22AQ6373BAQ6374AQ6375BAQ6376AQ6377
 aq6470aq6373aq6374aq6375baq6376aq6377
Zakres długości fali600-1700nm350-1200nm350-1750nm1200 nm-2400nm1500nm-3400nm1900 nm-5500nm
ZastosowanieOgólne zastosowania, telekomunikacjaBio-FotonikaOgólne zastosowania, telekomunikacja, bio-fotonikaMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazów
Aplikowalne włóknaSM, GI50, GI62.5 włókna z dużym rdzeniem do 200µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5SM, GI50, GI62.5SM, Włókna z dużym rdzeniem do 400µm
Ustawienie rozdzielczości długości fali (nm)Min0.020.010.050.050.10.2
Max21010225
Dokładność długości fali (nm)

±0.1 (Cały zakres)

±0.04 (1450 do 1520 nm)

±0.2 (Cały zakres)

+/-0.05 nm (633 nm)

±0.2 (Cały zakres)

±0.05 (633 nm)

±0.05 (1523 nm)

±0.5 (Cały zakres)

±0.05(1520 do 1580nm)

±0.1(1580 do 1620nm)

±0.5 (Cały zakres)±0.5 (Cały zakres)
+/-0.02 nm(1580 do 1620nm)+/-0.01 nm (1580 do 1620 nm)
Maksymalna czułość-90dBm (1300 do 1620nm)-80dBm(500 do 1000nm)-80dBm(900 do 1600nm)-70dBm(1800 do 2200nm)-65dBm(1500 do 2200nm)-60dBm(2900 do 4500nm)

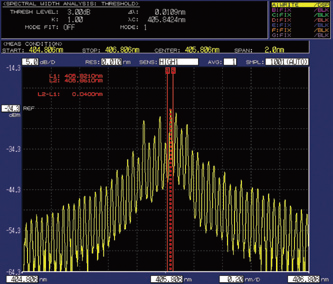

Pomiar 405 nm FP-LD (ustawienie rozdzielczości: 0,01 nm)




Zastosowania:

Optyczne urządzenia aktywne (dioda laserowa / laser światłowodowy)
 -
Optyczne urządzenia pasywne (Filtr / FBG / Specjalny światłowód)
 -
Wsparcie rozwoju  sprzętu fotonicznego
 -
Medycyna/Bio: laseroterapia, sekwencjonowanie DNA, mikroskop
 -
Przemysł: Mikro-maszyna laserowa, urządzenie laserowe
 -
Elektronika domowa: Projektor laserowy, dysk optyczny nowej generacji, produkty LED
 -
Wykrywanie pomiaru: LIDAR, interferometr
 - Telekomunikacja: komunikacja światłowodowa z tworzywa sztucznego (POF)

Wejście typu Free Space

- Jedno urządzenie obsługujące światłowowy jednomodowe i wielomodowe
- Niskie straty wtrąceniowe umożliwiają doskonałą wydajność pomiaru
- Mała zmienność strat wtrąceniowych na wejściu
- Zwiększona powtarzalność pomiaru
- Brak fizycznego kontaktu ferrula-ferrula (ograniczenie uszkodzeń mechanicznych konektorów)
- Korekcja poziomu APC, funkcja korekcji poziomu APC koryguje przesunięcie poziomu spowodowane utratą wstawiania kątowego złącza PC
 - Obsługuje SM, GI (50/125 μm, 62,5 / 125 μm) i duże włókna rdzeniowe do 800 μm






Światowej klasy wydajność optyczna

 Wysoka rozdzielczość i wysoki zakres dynamiki

Zaawansowany monochromator osiąga wysoką rozdzielczość fali i duży zakres dynamiki zbliżonej. Dzięki ostrzejszej charakterystyce widmowej monochromatora sygnały widmowe w bezpośredniej bliskości można wyraźnie oddzielić i dokładnie zmierzyć.


Wysoka czułość

Słabe sygnały optyczne można zmierzyć dokładnie i szybko.


7 ustawień czułości
Czułość może być wybrana zgodnie z aplikacjami testowymi i wymaganiami prędkości pomiaru.

Tryb wysokiej dynamiki
Uzyskuje lepszy zakres dynamiczny poprzez zmniejszenie wpływu światła rozproszonego, które powstaje, gdy sygnał wejściowy jest silnym sygnałem optycznym.

Impulsowy pomiar światła

Peak-Hold i tryb zewnętrznego wyzwalania


Zmierz szczytowe spektrum impulsowego sygnału świetlnego. Często stosowany w testach pętli transmisyjnych systemów telekomunikacyjnych, a także w pomiarze niskiej mocy na wczesnym etapie rozwoju chipa laserowego w celu wychwycenia szczytowej mocy sygnału pulsacyjnego.

Doskonała wydajność

Szybkie przemiatanie

Dzięki zaawansowanemu monochromatorowi, szybszym obwodom elektrycznym i technikom redukcji szumów, AQ6373B osiąga wysoką prędkość pomiaru nawet podczas pomiaru stromego widma z sygnałów DFB-LD lub podczas pomiaru sygnału niskiej mocy z szerokopasmowego źródła światła.

Szerokie rozpiętość, a jednocześnie wysoka rozdzielczość

50,001 punktów próbkowania danych rozszerza zakres pomiarowy w jednym przemiataniu, przy jednoczesnym zachowaniu wysokiej rozdzielczości długości fali. To sprawia, że pomiary są łatwiejsze i bardziej wydajne niż konwencjonalne systemy, które wykorzystują małą liczbę punktów próbkowania i wymagają wielu pomiarów częściowych, aby pokryć pełny zakres długości fali.

Łatwy w utrzymaniu



Zmiana warunków otoczenia, wibracje i wstrząsy związane z produktem o precyzji optycznej, takim jak optyczny analizator widma, wpłyną na elementy optyczne i ostatecznie obniżą wydajność optyczną.
Korzystając ze standardowych funkcji, AQ6373B może utrzymać wysoką wydajność optyczną w ciągu kilku minut, dzięki czemu można szybko rozpocząć pomiar.

Funkcja optycznego wyrównania

Automatycznie wyrównuje ścieżkę optyczną w monochromatorze za pomocą wbudowanego źródła, aby zachować wysoką wydajność.

Funkcja kalibracji długości fali

Automatycznie kalibruj analizator widma za pomocą zewnętrznego źródła światła, aby zapewnić dokładność długości fali.

Wbudowane optyczne źródło kalibracyjne

Uwaga. Wymagane jest włókno GI 50 / 125µm.
Do kalibracji długości fali wymagane jest zewnętrzne źródło światła.
