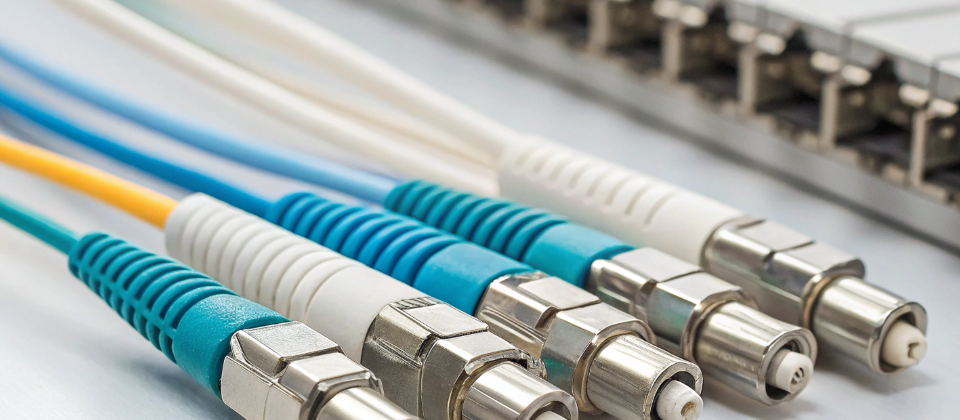

Złącza światłowodowe – jakie są typy i jak wpływają na jakość transmisji?
Złącze światłowodu bezpośrednio wpływa na parametry transmisyjne instalacji, determinując tłumienność oraz stabilność systemu. Poszczególne rodzaje złącz światłowodowych różnią się konstrukcją i przeznaczeniem.
Typy złączy światłowodowych obejmują rozwiązania dedykowane aplikacjom FTTX oraz pasywnym sieciom PON. Gniazda światłowodowe muszą zapewniać kompatybilność z końcówkami kabli światłowodowych oraz spełniać rygorystyczne standardy tego rodzaju technologii.
Rodzaje złącz światłowodowych
Rodzaje złącz światłowodowych klasyfikuje się według sposobu łączenia włókien oraz możliwości rozłączania.
Podstawowe typy złączy światłowodowych obejmują złącza rozłączalne oraz złącza stałe. Złącza rozłączalne umożliwiają wielokrotne łączenie bez uszkadzania włókien, idealne dla punktów dystrybucyjnych i interfejsów urządzeń. Złącza stałe zapewniają najniższe straty optyczne oraz najwyższą wytrzymałość mechaniczną w połączeniach permanentnych.
Końcówki kabli światłowodowych muszą zapewniać odpowiednie parametry transmisyjne oraz odporność na czynniki środowiskowe. Gniazda światłowodowe obejmują rozwiązania dla światłowodu jednomodowego i światłowodu wielomodowego.
Złącza rozłączalne
Złącza rozłączalne stanowią podstawę nowoczesnych instalacji, umożliwiając elastyczną konfigurację systemów. Złącze światłowodowe tego typu charakteryzuje się możliwością wielokrotnego łączenia bez degradacji parametrów optycznych. Końcówki światłowodowe obejmują szeroką gamę standardów zoptymalizowanych pod konkretne zastosowania.
Wtyczka światłowodowa wykorzystuje precyzyjne systemy pozycjonowania włókien, zapewniające powtarzalność parametrów przy każdym cyklu łączenia. Kontakt fizyczny eliminuje szczeliny powietrzne powodujące odbicia Fresnela. Polerowanie złącz odgrywa kluczową rolę w zapewnieniu jakości kontaktu dla światłowodu jednomodowego oraz światłowodu wielomodowego.
Złącza stałe
Złącza stałe reprezentują najwyższy poziom parametrów optycznych w systemach światłowodowych. Złączka światłowodu jest projektowana jako połączenie permanentne poprzez spawanie łukowe lub mechaniczne zaciskanie.
Końcówka światłowodu jest zoptymalizowana pod kątem minimalizacji strat oraz maksymalizacji wytrzymałości mechanicznej.
Tworzenie złączy stałych wymaga reflektometrów optycznych oraz testerów telekomunikacyjnych do kontroli jakości w czasie rzeczywistym. Wtyczka światłowód często integruje systemy ochronne zapewniające długoterminową stabilność. Kabel światłowodowy i końcówki wymagają precyzyjnego przygotowania i specjalistycznych technik montażu.
Złącza rozłączalne
Złącza rozłączalne stanowią fundament elastycznych systemów światłowodowych. Złącze światłowodowe musi zapewniać doskonałe parametry optyczne oraz stabilność przez tysiące cykli łączenia. Końcówka światłowodu wymaga zaawansowanych technologii materiałowych oraz precyzyjnych procesów produkcyjnych.
Złącza stykowe
Złącza stykowe reprezentują najprostszą konstrukcję z bezpośrednim kontaktem czół włókien. Złącze ST światłowód stanowi klasyczny przykład wykorzystywany w starszych instalacjach oraz aplikacjach specjalistycznych. Końcówki światłowodu wymagają precyzyjnego polerowania złącz zapewniającego płaskie powierzchnie styku.
Złącze światłowodowe ST charakteryzuje się cylindryczną ferrulą ceramiczną zapewniającą precyzyjne pozycjonowanie oraz odporność na zużycie. Kontakt fizyczny realizuje sprężynowy system dociskowy kompensujący tolerancje wymiarowe. Geometria złączy stykowych wymaga szczególnej uwagi przy projektowaniu systemu.
Złącza bagnetowe
Złącza bagnetowe charakteryzują się obrotowym mechanizmem łączenia zapewniającym szybkie połączenie oraz odporność na wibracje. Złącze FC stanowi rozpoznawalny przykład wykorzystywany w profesjonalnych instalacjach telekomunikacyjnych.
Wtyczka światłowodowa bagnetowa wykorzystuje gwintowaną tuleję zapewniającą precyzyjne dociśnięcie.
Końcówka światłowodu musi zapewniać parametry optyczne oraz wytrzymałość na naprężenia podczas łączenia. Polerowanie złącz wymaga uwagi ze względu na dodatkowe naprężenia mechaniczne. Złącze światłowodowe bagnetowe znajduje zastosowanie w aplikacjach FTTX wymagających wysokiej niezawodności.
Złącza gwintowe
Złącza gwintowe oferują alternatywne podejście wykorzystując gwintowane elementy do precyzyjnego dociśnięcia. Wtyczka światłowodu gwintowana charakteryzuje się większą odpornością na wibracje w porównaniu do złączy zatrzaskowych i jest preferowana w aplikacjach przemysłowych.
Końcówki światłowodowe rodzaje gwintowane wymagają precyzyjnego dopasowania parametrów gwintu oraz momentu dokręcania. Geometria złączy musi uwzględniać wpływ naprężeń mechanicznych na parametry optyczne, szczególnie dla światłowodu jednomodowego.
Złącza push-pull
Złącza push-pull reprezentują nowoczesne podejście łączące łatwość obsługi z wysokimi parametrami. Końcówka LC stanowi popularny przykład charakteryzujący się kompaktowymi wymiarami. Złącza push-pull umożliwiają łączenie przez wciśnięcie oraz rozłączanie przez pociągnięcie dźwigni.
Wtyczka światłowodowa push-pull charakteryzuje się zintegrowanym mechanizmem zwalniającym zapewniającym kontrolowane rozłączanie.
Geometria złączy jest zoptymalizowana pod kątem minimalizacji wymiarów przy zachowaniu parametrów optycznych. Końcówki światłowodowe rodzaje obejmują rozwiązania dla kabli simplex i kabli duplex.
Złącza zatrzaskowe
Złącza zatrzaskowe stanowią najpowszechniejszą kategorię w nowoczesnych instalacjach. Złącze SC światłowód reprezentuje klasyczny przykład oferując kwadratową ferrulę oraz mechanizm zatrzaskowy. Złącza światłowodowe SC charakteryzują się uniwersalnością oraz kompatybilnością z gniazd światłowodowych.
Światłowody SC oferują doskonałe parametry przy łatwości instalacji, preferowane w aplikacjach FTTX. SC światłowód charakteryzuje się kwadratową ferrulą ceramiczną 2.5mm zapewniającą precyzyjne pozycjonowanie rdzenia. Światłowód końcówka typu SC wymaga specjalistycznych technik polerowania złącz.
Kabel światłowodowy końcówki zatrzaskowe charakteryzują się odpornością na wielokrotne cykle oraz doskonałymi parametrami strat. Geometria złączy zatrzaskowych jest standardyzowana międzynarodowo, zapewniając kompatybilność między producentami.
Złącza UPC i APC
Złącza UPC i APC reprezentują fundamentalne standardy polerowania złącz różniące się kątem ścięcia końcówki. Złącze światłowodowe UPC charakteryzuje się powierzchnią polerowaną prostopadle z wypukleniem zapewniającym kontakt fizyczny. Złącze światłowodowe APC wykorzystuje powierzchnię polerowaną pod kątem 8 stopni minimalizującą odbicia Fresnela.
Różnice między UPC a APC
Końcówki światłowodowe rodzaje UPC oraz APC różnią się geometrią złączy oraz parametrami optycznymi. Światłowód końcówki UPC charakteryzują się powierzchnią prostopadłą z kontrolowanym wypukleniem zapewniającym kontakt fizyczny.
Polerowanie złącz UPC wymaga specjalistycznych technik zapewniających gładką powierzchnię.
Końcówka światłowodu APC wykorzystuje powierzchnię polerowaną pod kątem 8 stopni kierującą odbicia poza rdzeń włókna. Złącze światłowodowe jednomodowe APC charakteryzuje się odbiciami poniżej -60dB, podczas gdy złącza światłowodowe UPC osiągają -50dB.
Wtyczka światłowodowa UPC oraz APC różnią się kolorem — UPC niebieskim lub beżowym, wtyczka światłowód APC zielonym. Oznaczenie kolorystyczne zapobiega pomyleniu oraz przypadkowemu łączeniu niezgodnych złączy światłowodowych.
Polerowanie złącz
Polerowanie złącz stanowi krytyczny proces determinujący parametry optyczne złączek światłowodu. Proces polerowania złącz UPC obejmuje kilkuetapowe szlifowanie do uzyskania chropowatości poniżej 1 nanometra RMS. Końcówka światłowodu musi być polerowana zapewniając kontrolowane wypuklenie rdzenia.
Polerowanie złącz APC wymaga specjalistycznych przyrządów utrzymujących stały kąt 8 stopni. Geometria złączy APC jest wrażliwa na niedokładności polerowania — odchylenie od kąta pogarsza parametry optyczne. Końcówki światłowodu APC wymagają specjalistycznych technik kontroli jakości.
Reflektometry optyczne oraz testery telekomunikacyjne umożliwiają kontrolę jakości polerowania złącz poprzez pomiar odbić i strat wtrąceniowych, zapewniając zgodność ze standardami światłowodów.
Komponenty złącz światłowodowych
Komponenty złącz światłowodowych składają się z precyzyjnie zaprojektowanych elementów zapewniających optymalne pozycjonowanie włókien. Złącze światłowodowe obejmuje ferrulę ceramiczną, korpus wtyczki światłowodowej, system sprężynowy oraz elementy uszczelniające. Rdzeń oraz płaszcz muszą być precyzyjnie pozycjonowane względem osi ferruli.
Rdzeń i płaszcz
Rdzeń włókna stanowi obszar propagacji sygnału, podczas gdy płaszcz zapewnia prowadzenie światła oraz ochronę przed stratami. Geometria złączy musi uwzględniać precyzyjne pozycjonowanie rdzenia względem osi złącza światłowodowego. Końcówka światłowodu jednomodowego wymaga pozycjonowania z dokładnością lepszą niż 0.5 mikrometra.
Płaszcz w złączu światłowodowym zapewnia sztywność oraz odporność na zginanie końcówki światłowodu. Kontakt fizyczny musi zapewniać ciągłość rdzenia i płaszcza, minimalizując straty związane z niezgodnościami. Polerowanie złącz uwzględnia różnice twardości materiałów rdzenia oraz płaszcza.
Geometria złączy
Geometria złączy obejmuje parametry wymiarowe determinujące parametry optyczne połączenia. Końcówki światłowodowe rodzaje różnią się geometrią złączy dostosowaną do wymagań aplikacyjnych. Złącze światłowodowe musi zapewniać precyzyjne pozycjonowanie przy kompensacji tolerancji.
Ferrula ceramiczna determinuje geometrię złączy zapewniając pozycjonowanie oraz stabilność wymiarową. Końcówka światłowodu wykorzystuje ferrule różnych średnic - 2.5 mm dla złączy zatrzaskowych SC oraz FC, 1.25 mm dla złączy push-pull LC. Tolerancje wymiarowe są definiowane przez standardy światłowodów uwzględniając kumulację błędów komponentów.
