AEM TestPro CV100 certyfikacja okablowania strukturalnego

⇒ Łatwy interfejs + ekran dotykowy + oprogramowanie PC + chmura
⇒ Najszybszy pomiar certyfikacyjny na rynku - 6s dla Cat6A
⇒ Niskie koszty eksploatacji
⇒ Certyfikacja do Cat8
⇒ Pomiar TCL oraz Resistance Unbalance
⇒ Certyfikacja + pomiary sieci aktywnej + kwalifikacja Multi-gig w jednym urządzeniu
⇒ Wkładki do certyfikacji sieci światłowodowych

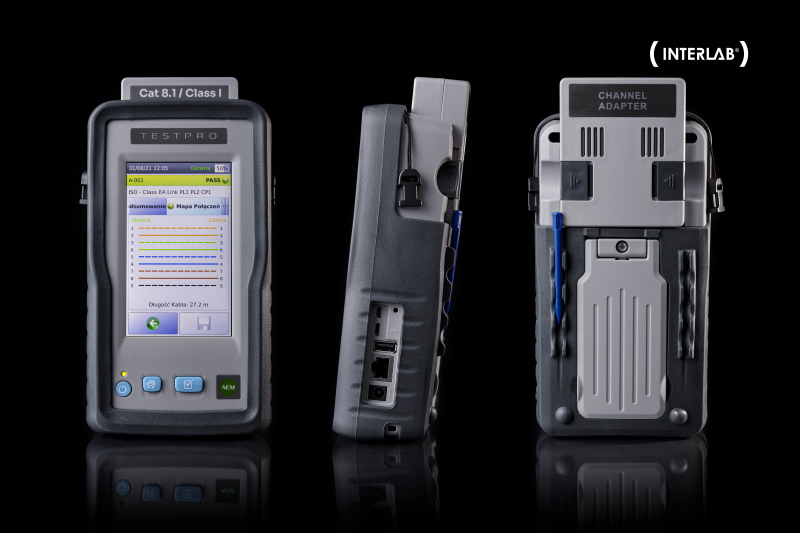

Certyfikator i tester sieci AEM TestPro - opis produktu


Zmieniający się krajobraz okablowania strukturalnego wymaga coraz więcej od sprzętu pomiarowego, na którym musisz polegać . Wielofunkcyjny certyfikator okablowania TestPro to wszechstronne rozwiązanie zaprojektowane specjalnie, aby szybko i łatwo zapewnić gotowość infrastruktury w technologiach inteligentnego budynku w opłacalny sposób. TestPro oferuje najbardziej rozbudowany zestaw funkcji spośród wszystkich innych dostępnych urządzeń testowych, aby zapewnić możliwości testowania w szerokiej typologii sieci.

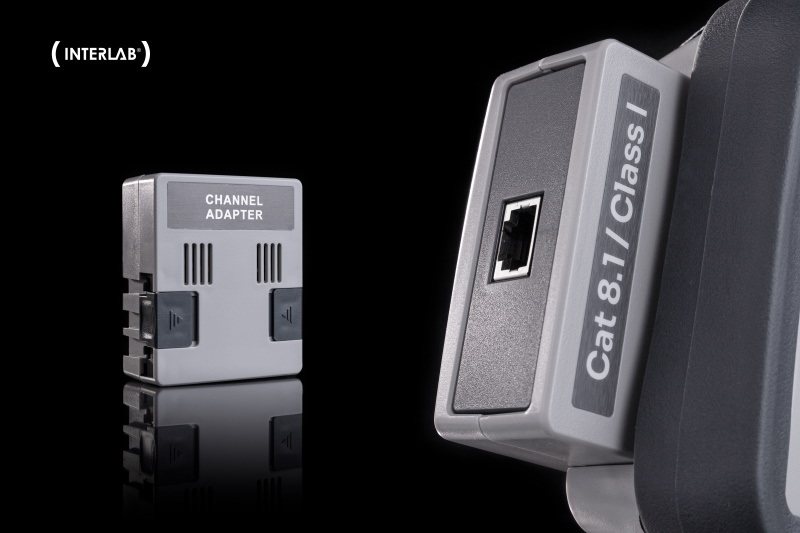

Certyfikacja okablowania CAT5e, CAT6, CAT6A, CAT7, CAT7A, CAT 8.1, CAT8.2 poziom IIG


TestPro warranty programs

TestPro obsługuje testowanie i certyfikację dla wdrożeń sieciowych do
40 Gigabit Ethernet dla systemów okablowania Cat 5e, 6, 6A, 7, 8 lub Class I / II. Konektory pomiarowe zapewniają dokładność Level 2G/VI wymaganą do testowania Cat 8 / Class I/II, i przewyższając obecne wymagania pomiarowe dla częstotliwości 2 000 MHz i zapewniając możliwość pomiaru do 3000 MHz. W rezultacie możesz być pewien rezultatów pomiarowych a pełnym zakresie częstotliwości pomiarowej.

Certyfikacja światłowodów jednomodowych i wielomodowych

Zintegrowany woltomierz sprawdza poprawność światłowodu zasilanego hybrydowo
Zintegrowany wizualny lokalizator uszkodzeń (VFL) identyfikuje przerwy w łączu

Sprawdź poprawność PoE

TestPro wyróżnia się walidacją PoE dzięki kompleksowemu zestawowi funkcji testowych, w tym testowaniu obciążenia RealPower , z obsługą 802.3 af / at / bt, UPoE

Kwalifikuj wydajności łącza Multi-Gigabit do 10GigE

Korzystając z pomiaru stosunku sygnału do szumu (SNR) zarówno pod obciążeniem ruchu, jak i PoE, jeśli występuje PSE, sprawdzisz szczegółowe informacje o szybkości łącza dla każdej pary i dostępny zapas

Sprawdź poprawność połączeń z siecią przewodową i bezprzewodową

Szczegółowe możliwości rozwiązywania problemów z siecią poprzez sprawdzanie detali związanych z przełącznikami, funkcje ping, traceroute, siły sygnału oraz wiele więcej.

Zalety miernika
- Testowanie certyfikacyjne kabli miedzianych  - TestPro CV100 posiada zaawansowany silnik pomiarowy RF, zdolny do obsługi zakresu częstotliwości do 3GHz. TestPro obsługuje wszystkie parametry kombinacji trybów (w tym TCL) i przekracza specyfikacje dokładności poziomu 2G dla testów certyfikacyjnych miedzi.
- Ethernet jednoparowy (SPE) -  TestPro obsługuje testowanie kabla SPE za pomocą wymiennych adapterów testowych
- Certyfikacja sieci światłowodowych - pomiary światłowodów TestPro zapewniają certyfikację Tier-1 zgodnie ze standardami branżowymi, a także konfigurowalne limity dla okablowania światłowodowego wielomodowego i jednomodowego. Ponadto adaptery te zawierają zintegrowany VFL zapewniający szybkie wskazanie przerwy w przewodzie, a także zintegrowany port połączeniowy do pomiaru napięcia elektrycznego w zastosowaniach światłowodowych zasilanych hybrydowo wspierając rozwiązania wykorzystywane w inteligentnych budynkach.
- Kontrola czystości złącz  - Brudne złącza są najczęstszą przyczyną słabej wydajności łącza światłowodowego. Funkcja inspekcji konektorów TestPro umożliwia sprawdzenie czystości końcówek włókien zarówno w środowisku instalacji, jak i podczas rozwiązywania problemów.

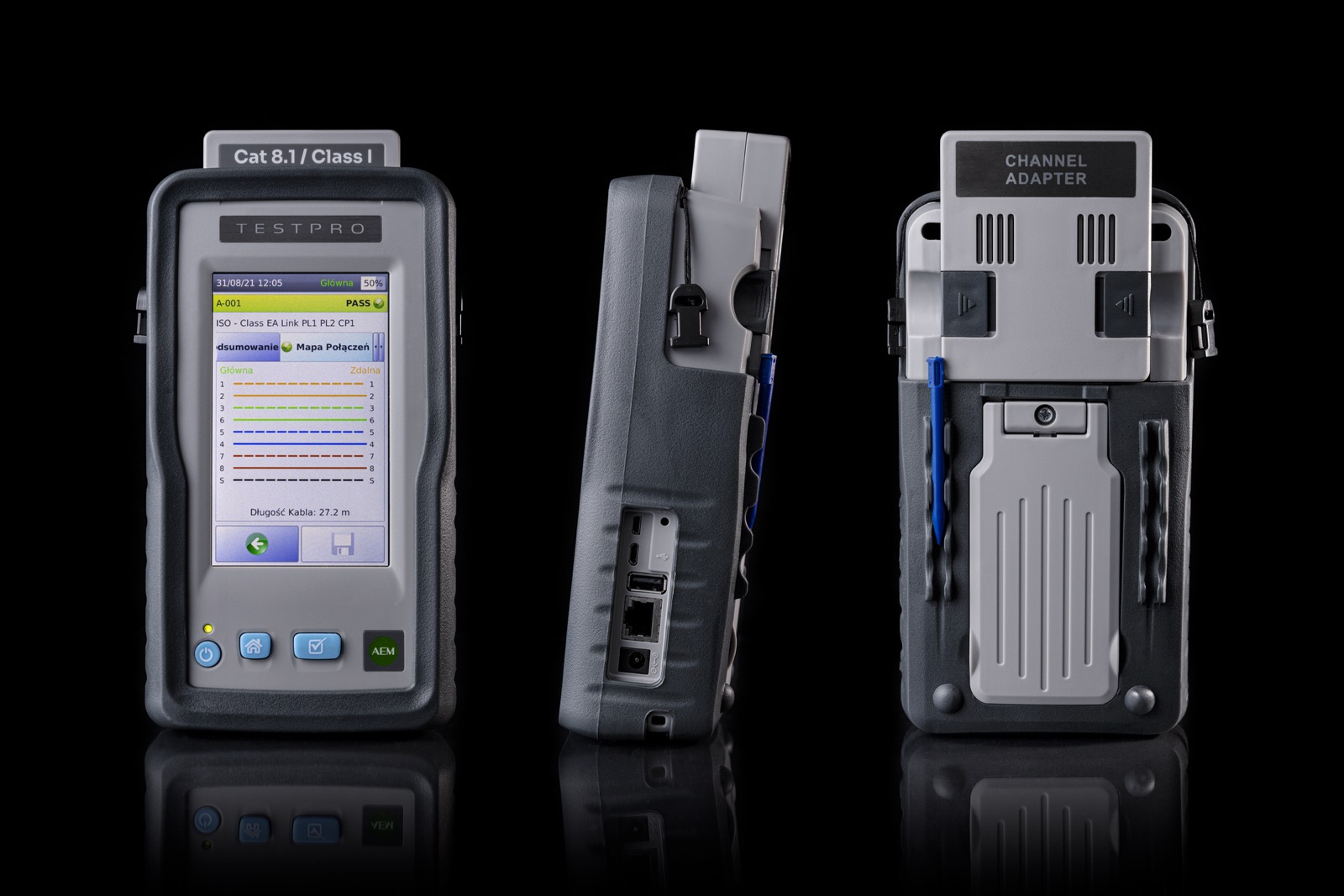

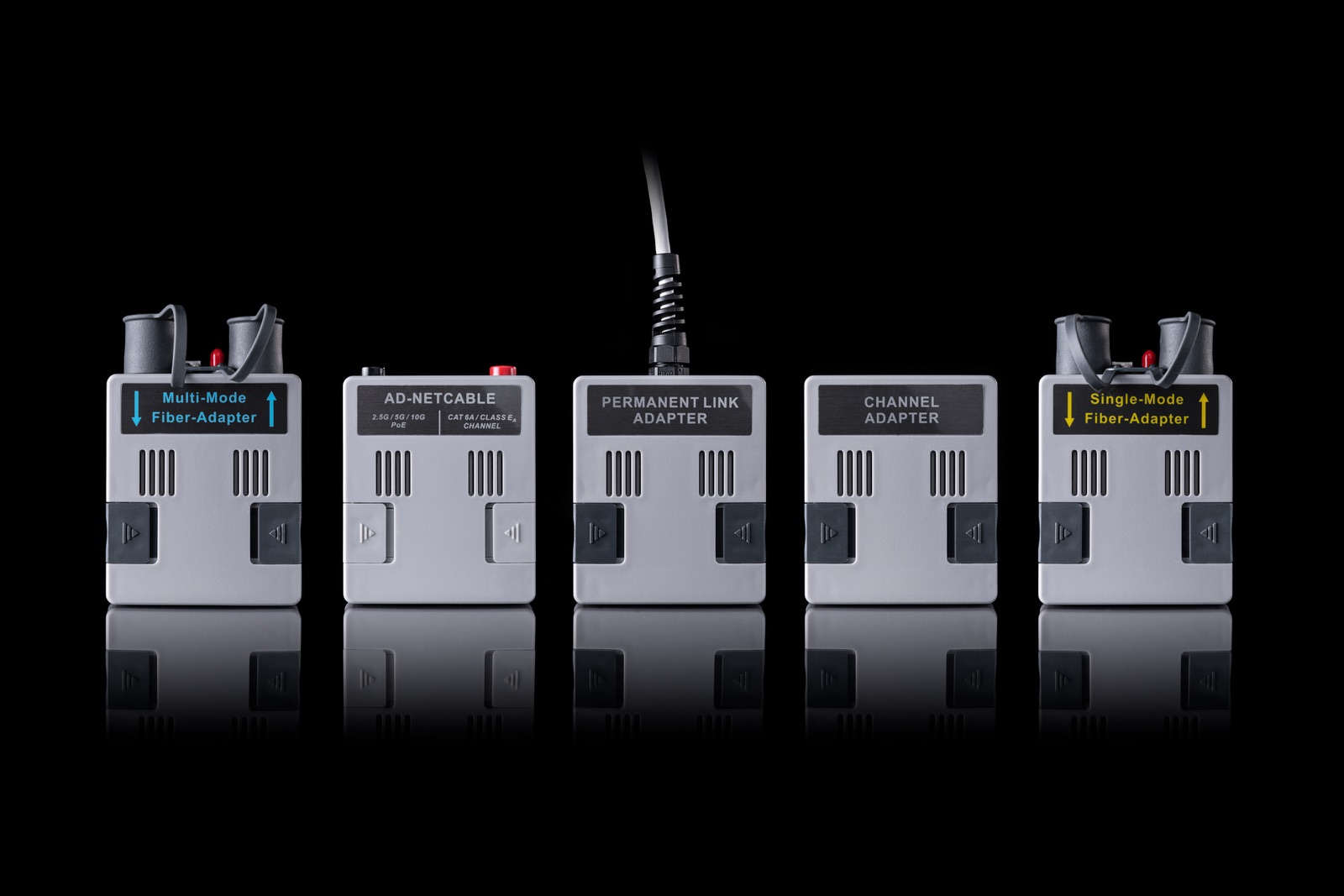

- Skalowalność i elastyczność  - TestPro 100 jest dostarczany z opcjonalnymi odłączanymi adapterami, które umożliwiają szeroką gamę funkcji testowych, aby zaspokoić potrzeby dzisiejszej infrastruktury sieciowej, a także łatwo skalować, aby sprostać przyszłym wymaganiom.
- Funkcja autotestu  - Autotest to najłatwiejszy sposób na upewnienie się, że łącza okablowania będą obsługiwać żądaną prędkość sieci. Jest również bardzo szybki - przez 6 sekund, sprawdzane są wszystkie parametry wymagane przez normy oraz dodatkowo opcjonalne parametry testowe, takie jak TCL, ELTCL, asymetria rezystancji DC i inne.
- Testowanie PoE  - adapter AD-NET-CABLE zapewnia kompleksowe testy w celu weryfikacji wdrożeń PoE. Obsługuje wszystkie standardy PoE, w tym 802.3 af / at / bt i UPOE do raportowania konfiguracji PSE i testów pełnego obciążenia snf z raportowaniem prądu / mocy / napięcia. Ponadto pozwala również na ciągłe testy obciążenia PoE przez dłuższe okresy, aby zidentyfikować trudne do znalezienia przerywane spadki mocy, spowodowane obciążeniami zewnętrznymi.
- Kwalifikacja szybkości łącza multi-gig  - TestPro jest w stanie zweryfikować łącze, aby upewnić się, że Ethernet może być obsługiwany przy 1/2/5/5 / 10GBASE-T. Może wykonywać pomiary SNR w ruchu i obciążeniu PoE, zapewniając pewność, że łącze okablowania będzie obsługiwać żądaną szybkość sieci.
- Testowanie łączności sieciowej  - TestPro może łączyć się z aktywną siecią Ethernet poprzez złącze interfejsu sieciowego 10/100/1000 lub przez WiFi (wymagany adapter Edimax EW-7822ULC Wi-Fi USB). Po podłączeniu TestPro automatycznie wykryje podłączone urządzenia w sieci. Możesz pingować dowolne inne urządzenie, aby zweryfikować łączność oraz wykonywać testy traceroute i zmierzyć opóźnienie.
- Testowanie Wi-Fi  - TestPro może automatycznie wykryć wszystkie identyfikatory SSID Wi-Fi 2,4 GHz i 5 GHz oraz związane z nimi wartości RSSI (poziom odebranej mocy). Jest to pomocne w wykrywaniu „martwych stref” Wi-Fi i sprawdzaniu łączności Wi-Fi za pomocą opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
- Najlepsza w branży gwarancja  - wszystkie TestPro CV100 są objęte pełną 2-letnią gwarancją od daty zakupu - dwukrotnie większa niż konkurencja jako dowód naszego zaufania do jakości i niezawodności naszych przyrządów.

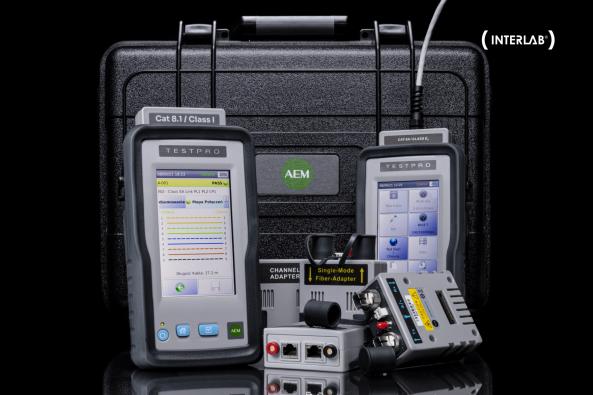

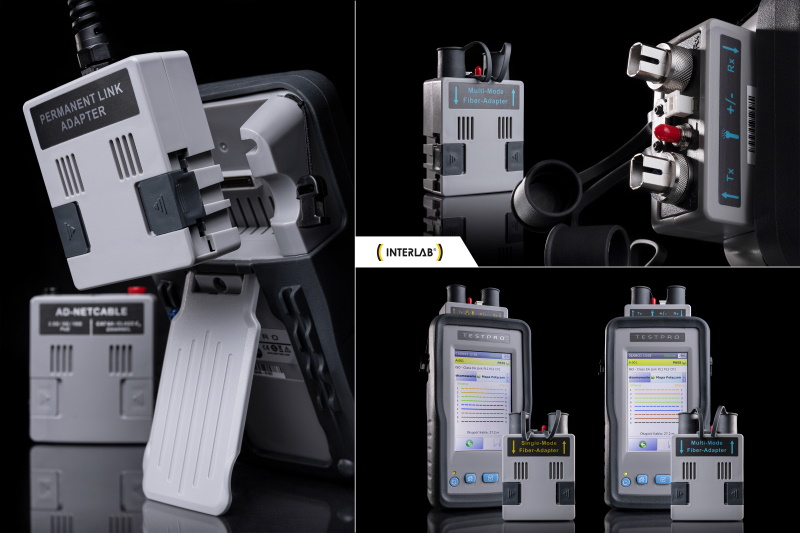

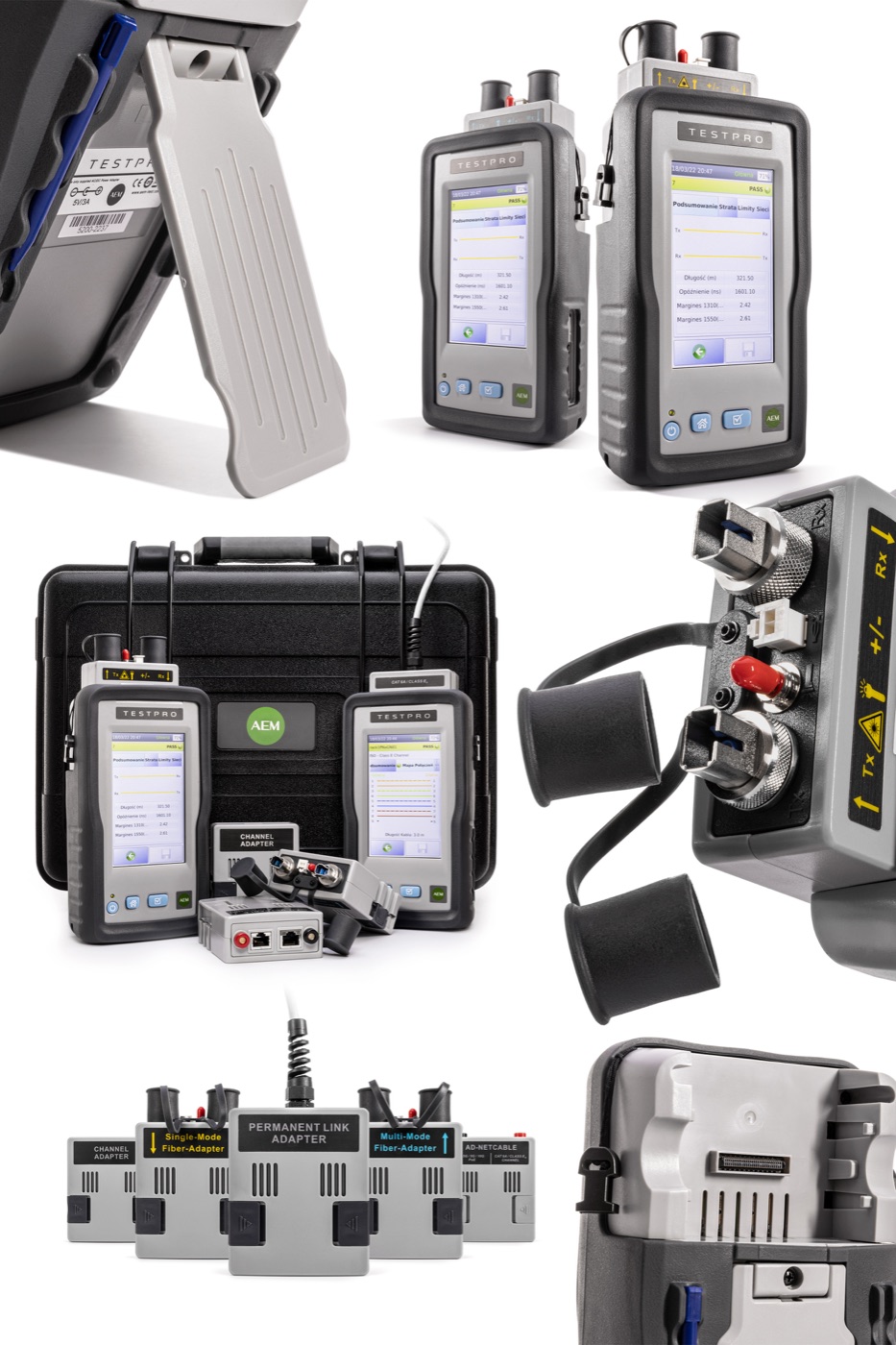

Zestawy i konfiguracje:



Każdy zestaw TestPro posiada następujące standardowe komponenty:

- Dwie platformy TestPro
- Certyfikaty kalibracji
- Pamięć USB Flash z oprogramowaniem komputerowym TestDataPro

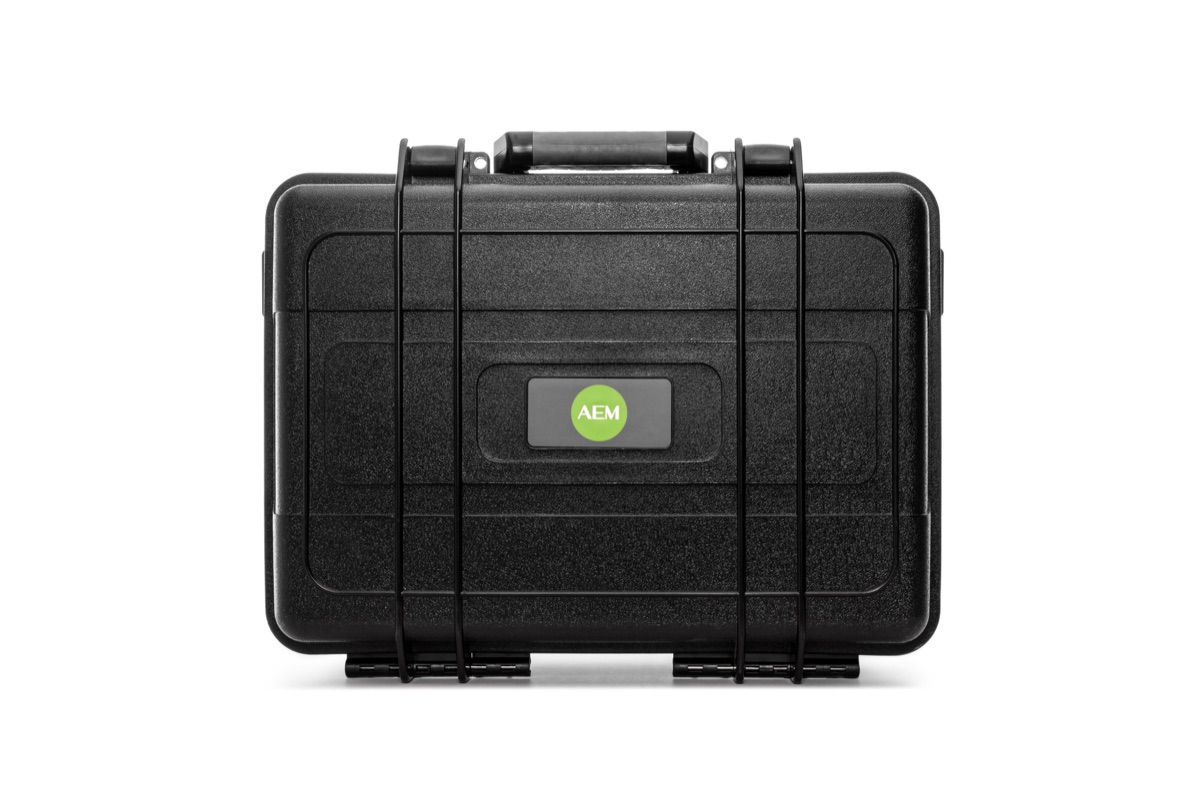

- Futerał (y) do przenoszenia
- Skrócona instrukcja obsługi
- Kabel USB
- Zasilacze z pinami specyficznymi dla regionu

ZESTAW TESTOWY INTELIGENTNEGO BUDYNKU TESTPRO CV100-K61

K61 łączy w sobie zarówno certyfikat kablową i testowanie łączności sieciowej. Jest używany przez integratorów systemów, właścicieli sieci lub wykonawców telewizji kablowej, którzy chcą dodać nowe oferty usług. Ten zestaw zapewnia certyfikację miedzianą i światłowodową, testowanie obciążenia PoE i testowanie szybkości łącza Multi-gigabit 1 / 2.5 / 5 / 10GigE. Testowanie sieci przewodowej i bezprzewodowej jest obsługiwane za pomocą dołączonego adaptera AD-NET-CABLE. Testowanie bezprzewodowe wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.

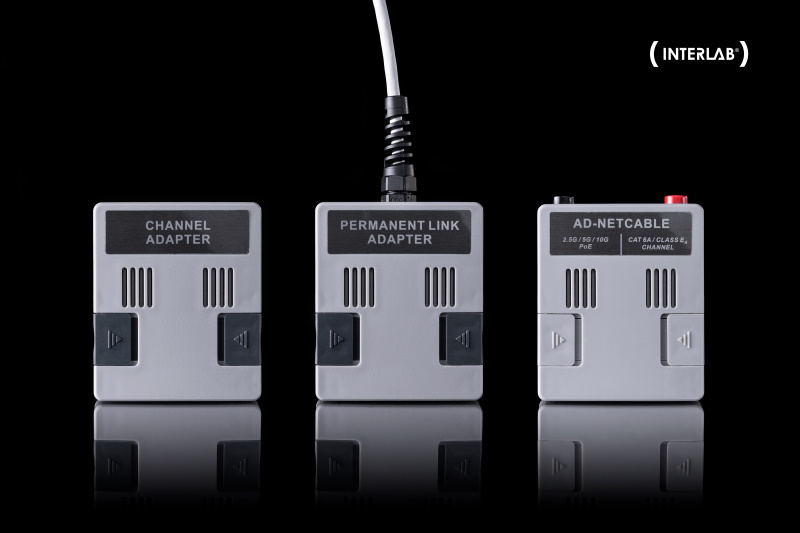

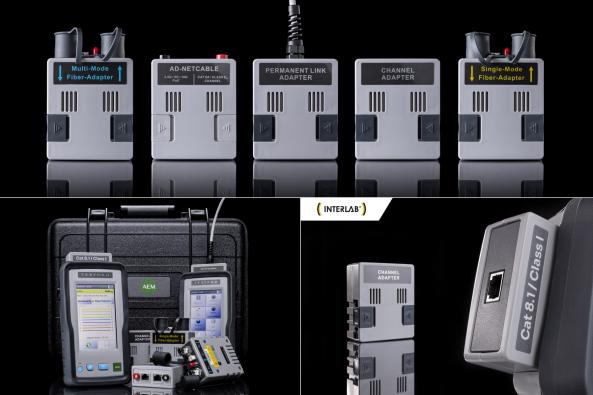

Adaptery testowe dodane ze standardowymi komponentami:

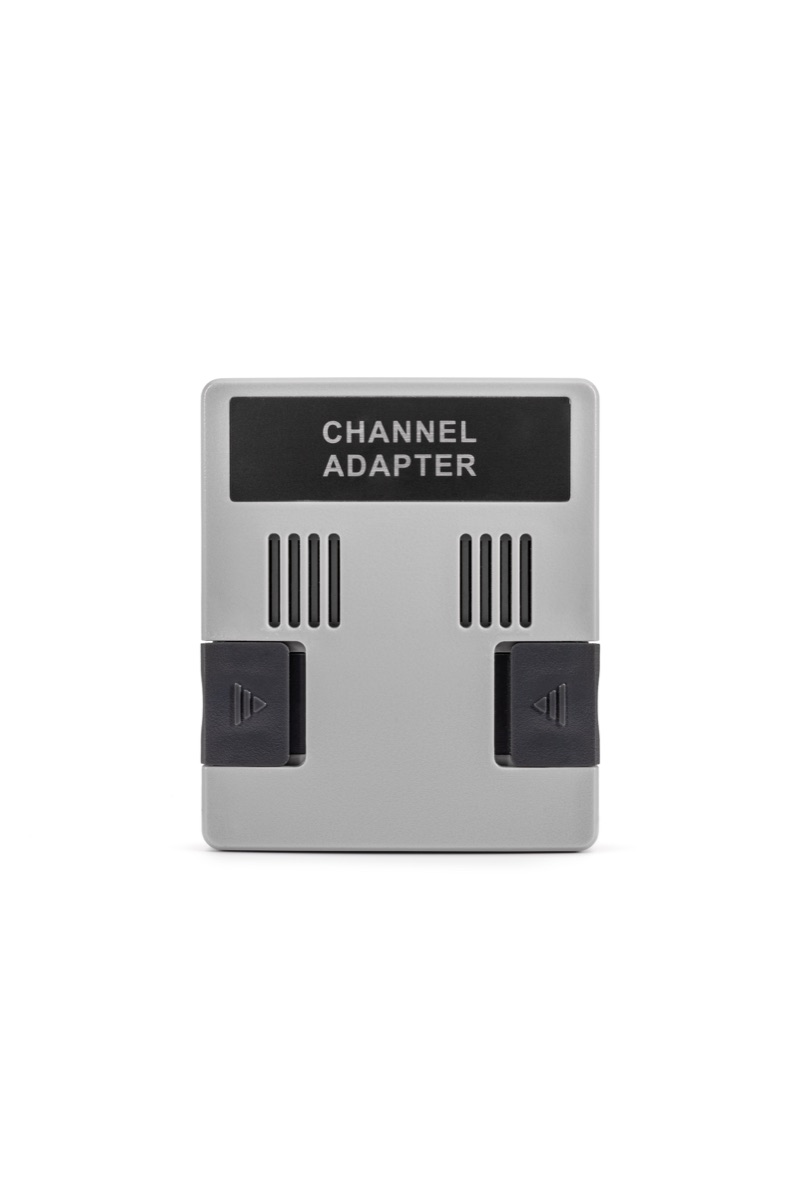

- Zestaw adapterów channel AD-CAT6A-CH
- Zestaw adapterów AD-CAT6A-PL Permanent Link
- Zestaw adapterów AD-NET-CABLE do PoE i Multi-Gigabit
- Zestaw adapterów światłowodowych jednomodowych AD-SM-01
- Zestaw adapterów światłowodowych wielomodowych AD-MM-01
TESTPRO CV100-K61

ZESTAW TESTOWY DO INTELIGENTNEGO BUDYNKU TESTPRO CV100-K60

K60 łączy w sobie zarówno certyfikację okablowania i testowanie łączności sieciowej. Jest używany przez integratorów systemów, właścicieli sieci lub wykonawców telewizji kablowej, którzy chcą dodać nowe oferty usług. Ten zestaw zapewnia certyfikację miedzi, testowanie obciążenia PoE i testowanie szybkości łącza Multi-gigabit 1 / 2.5 / 5 / 10GigE. Testowanie sieci przewodowej i bezprzewodowej jest obsługiwane za pomocą dołączonego adaptera AD-NET-CABLE. Testowanie bezprzewodowe wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
Adaptery testowe dodane ze standardowymi komponentami

- Zestaw adapterów kanałów AD-CAT6A-CH
- Zestaw adapterów AD-CAT6A-PL Permanent Link
- Zestaw adapterów AD-NET-CABLE do PoE i Multi-Gigabit
TESTPRO CV100-K60

TESTPRO CV100-K51

51 jest najczęściej używany przez instalatorów okablowania strukturalnego. Ten zestaw zapewnia certyfikację miedzianą i światłowodową. Testowanie bezprzewodowe jest obsługiwane i wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
Adaptery testowe dodane ze standardowymi komponentami:

- Zestaw adapterów kanałów AD-CAT6A-CH
- Zestaw adapterów AD-CAT6A-PL Permanent Link
- Zestaw adapterów światłowodowych jednomodowych AD-SM-01
- Zestaw adapterów światłowodowych wielomodowych AD-MM-01
TESTPRO CV100-K51

TESTPRO CV100-K50


K50 jest używany przez instalatorów okablowania. Ten zestaw zapewnia certyfikację okablowania miedzianego. Testowanie bezprzewodowe jest obsługiwane i wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
Adaptery testowe dodane ze standardowymi komponentami:

- Zestaw adapterów kanałów AD-CAT6A-CH
- Zestaw adapterów AD-CAT6A-PL Permanent Link
TESTPRO CV100-K50

TESTPRO CV100-K30

K30 łączy w sobie zarówno certyfikację z opcją wyłącznie podglądu wyników i testowanie łączności sieciowej. Jest używany przez integratorów systemów, właścicieli sieci i techników pierwszej linii. Ten zestaw umożliwia wyświetlanie tylko wyników testów certyfikacyjnych miedzi, testów obciążenia PoE i testów szybkości łącza Multi-gigabit. Testowanie sieci przewodowej i bezprzewodowej jest obsługiwane za pomocą dołączonego adaptera AD-NET-CABLE. Testowanie bezprzewodowe wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
Adaptery testowe dodane ze standardowymi komponentami:

- Zestaw adapterów AD-NET-CABLE do PoE i Multi-Gigabit
TESTPRO CV100-K30

TESTPRO CV100-K11

K11 jest używany przez instalatorów okablowania światłowodowego. Ten zestaw zapewnia certyfikację światłowodów. Testowanie bezprzewodowe jest obsługiwane i wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
Adaptery testowe dodane ze standardowymi komponentami:

- Zestaw adapterów światłowodowych jednomodowych AD-SM-01
- Zestaw adapterów światłowodowych wielomodowych AD-MM-01
TESTPRO CV100-K11

TESTPRO CV100-K05

K05 ma dwa podstawowe zastosowania. Po pierwsze, jest używany przez techników pierwszej linii do podstawowego testowania ciągłości kabla i walidacji szybkości łącza do 1Gig przez zintegrowany port RJ-45 z boku platformy TestPro. Po drugie, K05 jest używany jako towarzysząca platforma testowa dla naszych dużych zestawów, takich jak K61 i K60, aby umożliwić większej liczbie techników jednoczesne testowanie przy użyciu adapterów testowych z dużych zestawów. Testowanie bezprzewodowe jest obsługiwane i wymaga opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
* Ważne jest, aby pamiętać, że adaptery używane do testów certyfikacyjnych kabli, gdzie wymagane jest zapisywanie i drukowanie raportów, muszą pozostać z oryginalnymi platformami ze względu na wymagania licencyjne. Zestaw CV100-K05 może zostać w przyszłości doposażony o funkcje certyfikacyjne poprzez zakup dodatkowej licencji i adapterów.








Główne funkcje i możliwości miernika AEM TestPro

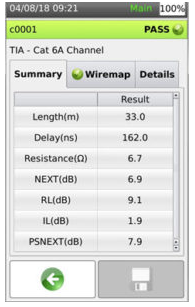

Autotest
Certyfikacja TestPro Autotest to operacja jednym przyciskiem, która wykonuje wszystkie testy wymagane do zgodności z normami TIA / ISO, oprócz innych parametrów, takich jak TCL (Transverse Conversion Loss). TestPro zapewnia również kompleksowe pomiary prądu stałego, w tym testy asymetrii rezystancji między parami i między przewodami. Autotest raportuje również wykresy odległości do zwarcia w oparciu o pomiary w dziedzinie czasu NEXT i Return Loss. Wszystkie testy są wykonywane w ciągu 6 sekund dla kanału CAT6A lub stałego łącza.
Wyniki autotestu są zapisywane w pamięci i mogą być przenoszone do dołączonego oprogramowania do zarządzania wynikami TestDataPro w celu współpracy, dokumentacji i raportowania.

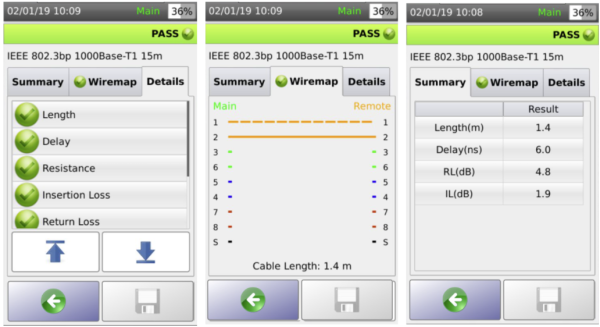

Ethernet jednoparowy (SPE – Single-Pair Ethernet)
Wykorzystanie jednoparowego Ethernetu (SPE) do podłączania czujników IoT i innych urządzeń szybko rośnie. TestPro jest pierwszym i jedynym certyfikatorem okablowania umożliwiającym testowanie jednoparowych systemów Ethernet. TestPro umożliwia również określenie limitów SPE w oparciu o aktualne specyfikacje IEEE.

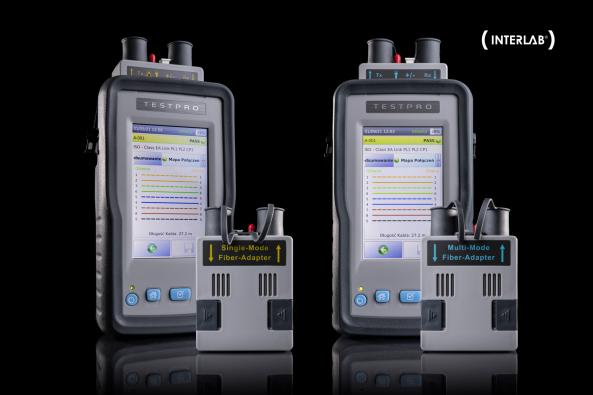

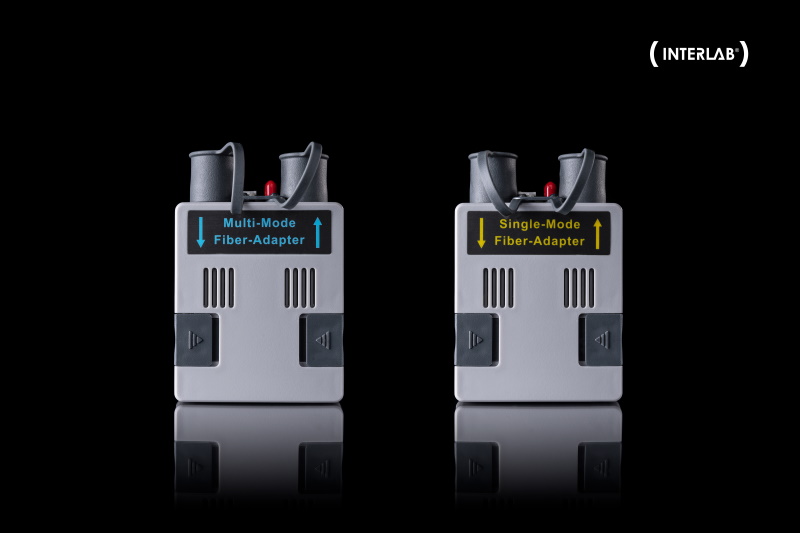

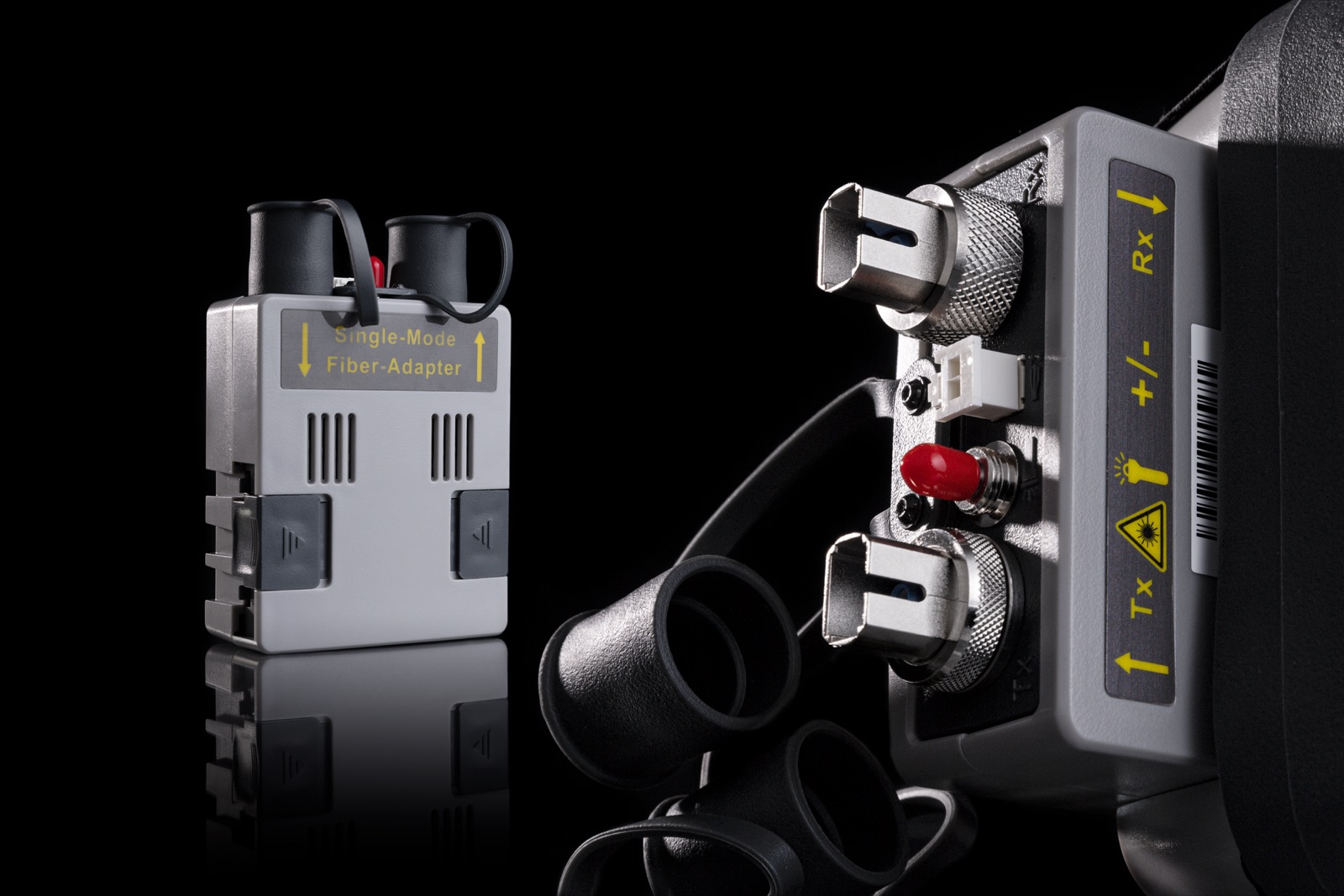

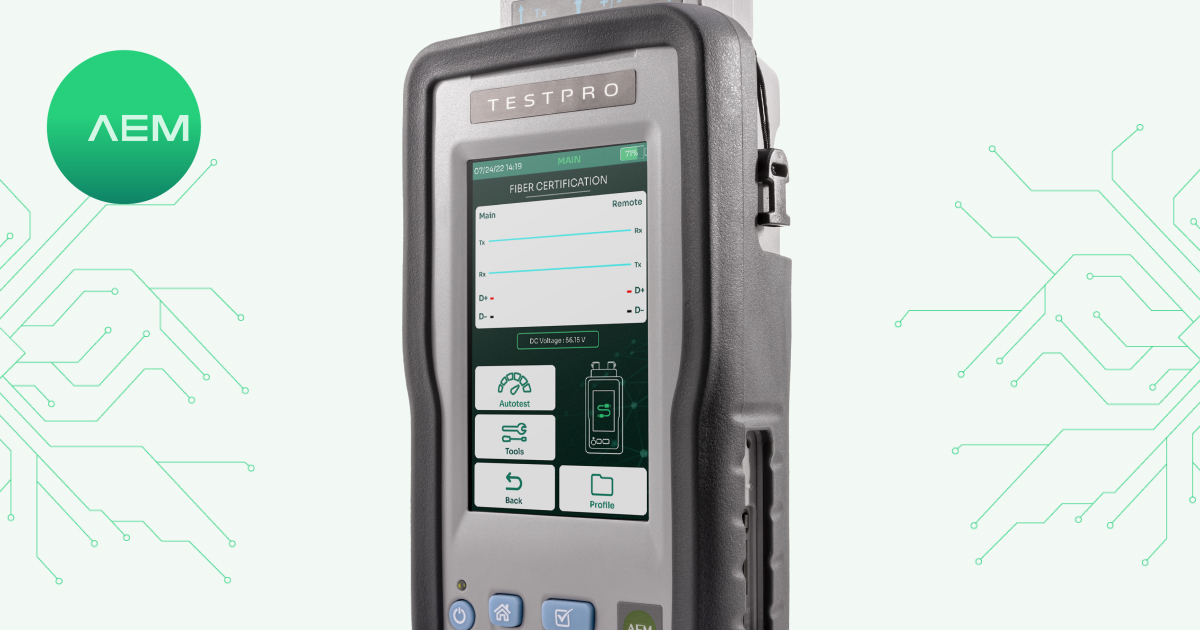

Automatyczna certyfikacja światłowodów
Pomiary światłowodów wykonywane przez TestPro zapewniają certyfikację Tier-1 zgodnie ze standardami branżowymi, a także konfigurowalne limity dla okablowania światłowodowego wielomodowego i jednomodowego. Ponadto adaptery te zawierają zintegrowany VFL, który zapewnia szybkie wskazanie przerwy w przewodzie, a także zintegrowany port połączeniowy do pomiaru napięcia elektrycznego w zastosowaniach z hybrydowymi włóknami zasilanymi w celu wspierania inicjatyw inteligentnych budynków.
W przypadku wdrożeń, w których używane są zasilane światłowody, adapter światłowodowy TestPro zapewnia nie tylko certyfikację kabla światłowodowego, ale także umożliwia sprawdzenie napięcia elektrycznego na sąsiednim przewodzie miedzianym w tym typie kabla hybrydowego. Pozwala to zmierzyć elektryczne napięcie wejściowe przechodzące do przedłużacza PoE, który dostarcza PoE do urządzeń końcowych, i jest wygodą dla technika, aby mieć wszystko, co potrzebne do testowania, na wyciągnięcie ręki. Połącz to ze zdolnością TestPro do mierzenia rzeczywistego obciążenia PoE (wymaga adaptera AD-NET-CABLE), a otrzymasz potężne rozwiązanie z unikalnym zestawem możliwości, które pozwolą Ci weryfikować lub rozwiązywać problemy w różnych punktach typologii sieci.



Inspekcja czystości złącz światłowodowych
Brudne złącza to jeden z głównych problemów w światłowodach, powodujący wysokie straty w złączach i współczynnik odbicia. Funkcja Fibre Inspection w TestPro pozwala użytkownikom sprawdzić złącza światłowodowe pod kątem zanieczyszczeń przed testowaniem i instalacją. TestPro ma wbudowane sterowniki USB Video Class (UVC), które mogą obsługiwać dowolny zakres inspekcji światłowodu USB lub mikroskop światłowodowy, który używa sterownika UVC. Poniżej znajdują się przykłady czystych i brudnych powierzchni czołowych wykonanych za pomocą tej funkcji.

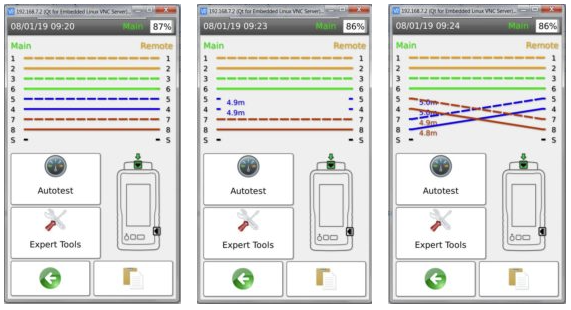

Mapa połączeń za żywo
Badania wykazały, że duży procent wszystkich usterek okablowania jest związany z nieprawidłowym okablowaniem. Zarówno główne, jak i zdalne jednostki TestPro graficznie raportują kompleksową mapę połączeń natychmiast po wykryciu połączenia. Po uzyskaniu natychmiastowego podglądu usterki okablowania technik może znaleźć lokalizację usterki, po prostu klikając obraz mapy połączeń. A po rozwiązaniu problemu raportowanie Live Wiremap TestPro pomaga natychmiast zweryfikować poprawkę. Oprócz 6-sekundowego autotestu CAT6A, jest to kolejna ważna funkcja poprawiająca produktywność w TestPro.

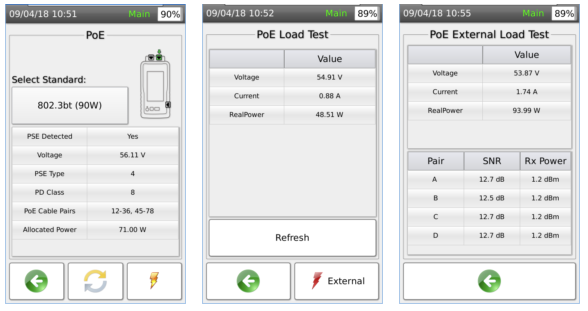

Pomiary Power over Ethernet (PoE)
TestPro zapewnia najbardziej wszechstronną funkcjonalność testową do weryfikacji wdrożeń PoE. Obsługiwane są UPoE i wszystkie standardy PoE, w tym 802.3at/af/bt. Źródło PoE jest testowane z rzeczywistym podłączeniem obciążenia. TestPro oferuje unikalną możliwość testowania wewnętrznego i zewnętrznego testu obciążenia przez dłuższy czas, aby sprawdzić maksymalną moc, jaką może obsłużyć urządzenie PoE. TestPro sprawdzi również, czy instalacja kablowa spełnia wymagania mocy potrzebnej do włączenia urządzeń PoE. Jeśli użytkownicy chcą przetestować połączenie od końca do końca za pomocą zasilacza midspan, włącz funkcję AC Wiremap.
Oprócz testów operacyjnych na PoE, tester umożliwia scharakteryzowanie łączy okablowania pod kątem parametrów asymetrii rezystancji DC zgodnie z najnowszym standardem TIA 1152A do testów certyfikacyjnych. Można to zrobić jako jednorazowy test lub włączyć do testu certyfikacyjnego kabla przy użyciu parametrów testowych oznaczonych „+/++”. NIE wydłuża to czasu testu. Kompletny autotest, obejmujący wszystkie parametry testów certyfikacyjnych, oprócz parametrów dodanych, to wciąż 6 sekund dla CAT6A!
Podczas wykonywania testu PoE zdalny tester nie jest potrzebny, ponieważ testujesz bezpośrednio do przełącznika. W takim przypadku możesz zmienić swój zdalny tester na główny w ustawieniu / typie urządzenia i wdrożyć każdego testera osobno, aby wykonać te testy.
Wykrywanie PSE
Napięcie: napięcie pobierane przez PD
Typ PSE: 1-2, 2, 3-4 i 4 - różne typy mają różną alokowaną moc
Klasa PD: 0-8 – różne klasy mają różną alokację mocy
Powietrze kablowe PoE: Pary kabli używane do przesyłania energii elektrycznej
Moc przydzielona: Moc przydzielona dla PD
Rzeczywista moc: Moc, gdy używane jest obciążenie wewnętrzne
Testy obciążenia wewnętrznego i zewnętrznego:
Napięcie
Natężenie
Rzeczywista moc: Moc pobierana, gdy TestPro używa wewnętrznego komponentu do testowania rzeczywistej mocy wychodzącej z urządzenia PoE.

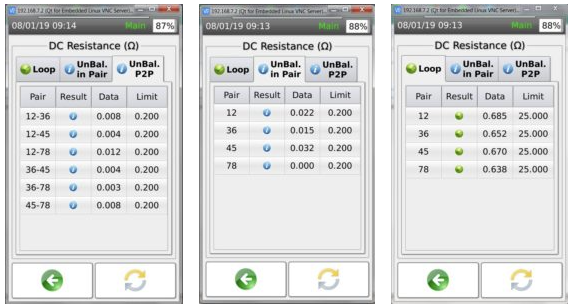

Asymetria DC
Kiedy kabel jest używany do PoE, ważne jest, aby zapewnić, że rezystancja DC wszystkich przewodów jest ściśle dopasowana. Różnice w rezystancji między parami lub między przewodami w parze mogą powodować pogorszenie wydajności RF lub nadmierne nagrzewanie. 6-sekundowy autotest TestPro obejmuje pełną charakterystykę parametrów rezystancji prądu stałego, w tym wszystkie kombinacje rezystancji pętli, asymetrii rezystancji para-do-pary i asymetrii rezystancji międzyprzewodowej.

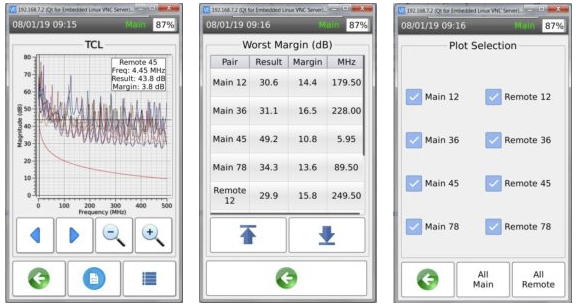

Pomiary TLC
Podczas gdy pomiary RF wymagane przez TIA i ISO odpowiednio potwierdzają działanie autonomiczne kabla, potrzeba więcej testów, aby potwierdzić odporność kabla na zewnętrzne zakłócenia elektromagnetyczne (EMI). Zakłócenia elektromagnetyczne są powodowane przez obce przesłuchy z sąsiednich kabli, szumy z bezprzewodowych systemów komunikacyjnych, a nawet przejeżdżające w pobliżu pojazdy. TCL (poprzeczna strata konwersji), która jest miarą dopasowania przewodów tworzących parę okablowania i jest ważnym parametrem potwierdzającym odporność kabla na zakłócenia elektromagnetyczne. TestPro mierzy i raportuje TCL z obu końców w każdym Autoteście bez konieczności dodatkowego czasu pomiaru. Oznacza to, że 6-sekundowy autotest CAT6A obejmuje pomiar TCL. Domyślnie TCL jest raportowany jako pomiar wyłącznie informacyjny i nie jest uwzględniany w wyniku zaliczenia/niezaliczenia.




Pomiary długich kabli
Sieci przemysłowe i niektóre łącza międzykampusowe używają dłuższych kabli niż specyfikacje 100 m od TIA lub ISO. IEEE rozpoczęło nowy projekt w celu określenia parametrów dla długich kabli, w tym długich kabli jednoparowych. TestPro jest jedynym certyfikatorem kabli, który ma możliwość testowania kabli o długości do 1000 m (1 km). W przypadku długich kabli bardzo ważna jest wydajność RF przy niższych częstotliwościach. TestPro mierzy parametry RF do 100 kHz lub 0,1 MHz (w porównaniu do 1 MHz dla innych certyfikatorów kabli).

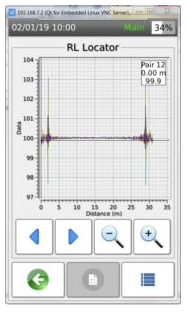

Lokalizator RL
Idealna para kabli sieciowych ma impedancję 100 omów na całej długości. W rzeczywistości impedancja zmienia się od 100 omów w różnych wartościach wzdłuż łącza kablowego, przy czym odchylenie jest bardziej znaczące w miejscach złączy. Wykres lokalizatora RL zapewnia widok kabla na całej jego długości. Lokalizacje pików w lokalizatorze RL są reprezentatywne dla miejsc o słabej kontroli impedancji. Gdy kabel nie przejdzie autotestu, lokalizator RL pomaga określić położenie wzdłuż łącza kablowego, które najprawdopodobniej spowodowało awarię. Jest to bardzo pomocne przy rozwiązywaniu problemów. Dzięki dokładnym informacjom o lokalizacji problemu, technik może skupić się na naprawieniu problemu z tą częścią kabla.

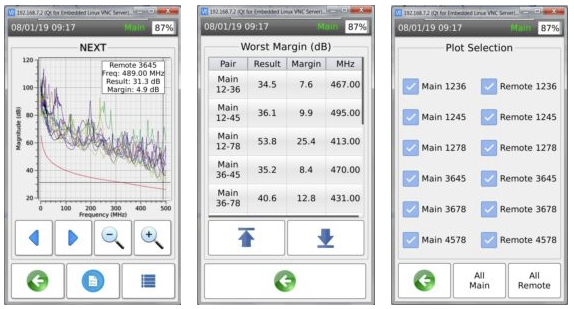

Lokalizator NEXT
Przesłychy NEXT mogą być trudne do zdiagnozowania. Mogą być spowodowane wadliwym kablem, wadliwymi złączami lub złymi praktykami instalacyjnymi. Wykres lokalizatora NEXT zapewnia widok NEXT w kablu na całej jego długości. Gdy autotest kabla nie powiedzie się, lokalizator NEXT pomaga określić położenie wzdłuż łącza kablowego, które najprawdopodobniej spowodowało awarię. Zazwyczaj najwyższy NEXT w punkcie połączenia, ale czasami, jeśli widzisz, że NEXT jest wysoki na całym kablu jest to przyczyna błędu. Z NEXT Locator błędy NEXT mogą być szybko lokalizowane i naprawiane



Pomiary MPTL (łącze zakończone wtyczką modułową)
W tradycyjnej instalacji sieci korporacyjnej głównym celem było zapewnienie kanału kablowego z komputerów w obszarze roboczym do pokoju telekomunikacyjnego. Prawie zawsze osiąga się to dzięki rozwiązaniom:
• Stałe łącze składające się z gniazd ściennych na obu końcach okablowania
• Kable krosowe do łączenia punktów końcowych sieci z gniazdami ściennymi na obu końcach, przy czym całe okablowanie, w tym kable krosowe (ale nie wtyczki w połączeniach w punktach końcowych), jest określane jako kanał. Coraz częściej sieciowe punkty końcowe to urządzenia inne niż komputery, a ich podłączenie wymaga dostosowania w topologii okablowania. Urządzenia takie jak kamery bezpieczeństwa IP mają wbudowane gniazdo do połączenia sieciowego. Aby zapewnić instalację tych urządzeń, organy normalizacyjne akceptują nową topologię. Ta nowa topologia, Modular Plug Terminated Link („MPTL”) jest odmianą łącza stałego, w którym jeden z końców jest zakończony wtyczką. W celu przetestowania linków MTPL za pomocą TestPro, podłącz adapter łącza stałego CAT6A do głównej jednostki TestPro i adapter kabla krosowego Cat6/CAT6A do zdalnej jednostki TestPro (możesz również zamieniać te adaptery między jednostką główną i zdalną). Teraz wykonaj standardowy test stałego łącza lub skorzystaj z sugerowanego przez dostawcę limitu niestandardowego. Uwaga: Potrzebne są opcjonalne adaptery Pary adapterów AD-6A-PCORD i AD-6-PCORD.

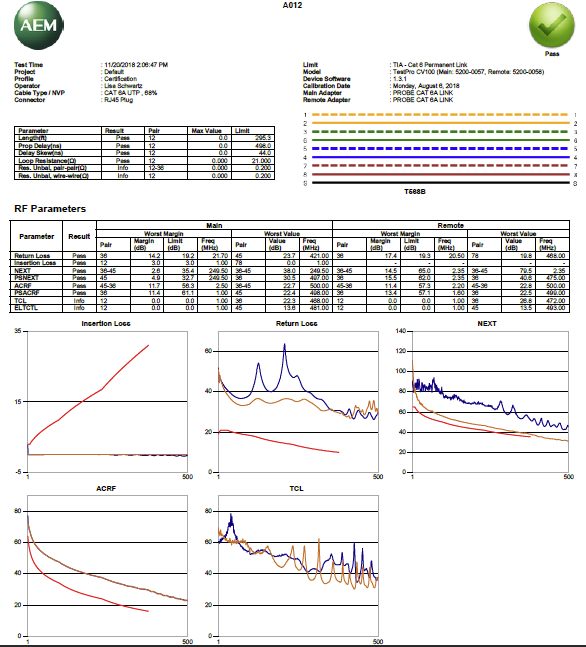

Oprogramowanie TestDataPro
TestDataPro to oprogramowanie PC do zarządzania raportami z testów, które jest standardowo dostarczane ze wszystkimi modelami TestPro. TestDataPro działa w tandemie z TestPro, co pozwala definiować projekty i kategoryzować wyniki testów w logiczne grupy po przesłaniu ich do bazy danych. Baza danych zapewnia możliwość współpracy poprzez przeglądanie szczegółowych informacji o testach w trybie on-line, a także dostarczanie drukowanych raportów w formacie .pdf. Jeśli chcesz połączyć wiele autotestów w jeden raport, taki jak Cat6A, Multi-Gig i PoE.

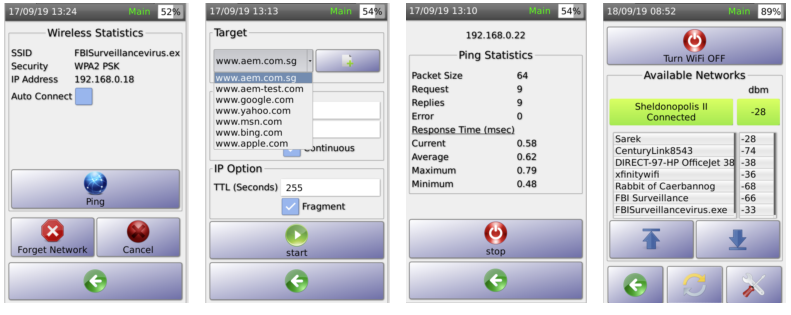

Testowanie sieci bezprzewodowych
Automatyczne skanowanie w mierniku TestPro wyświetli wszystkie wykryte identyfikatory SSID i powiązane z nimi RSSI (otrzymany poziom mocy). Jest to przydatne przy ustalaniu, czy sieć Wi-Fi, z którą klient próbuje się połączyć, ma wystarczający sygnał do określonej lokalizacji.

- Określ „martwe strefy” WiFi, sprawdzając RSSI w różnych lokalizacjach.
- Połącz się z dowolnym identyfikatorem SSID, używając odpowiednich poświadczeń dla tej sieci.
- Użyj Ping, aby zweryfikować łączność typu punkt-punkt lub połączenie z Internetem, wybierając wstępnie zdefiniowane lub niestandardowe adresy URL witryn i wyświetlając szczegóły opóźnień.

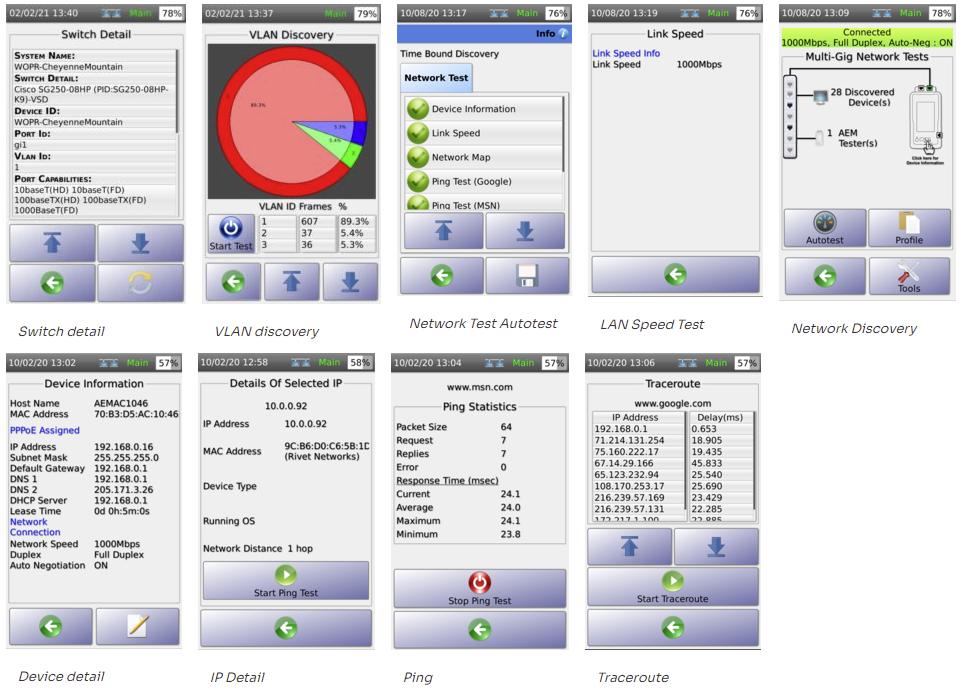

Testowanie łączności sieciowej
- Przydatne przy przenoszeniu / dodawaniu / zmianach / rozwiązywaniu problemów, NSA łączy się z aktywną siecią za pośrednictwem wbudowanego 10/100/1000 lub przez adapter AD-NSA dostarczany z NSA i łączący się z interfejsem sieciowym Multi-gig . Użytkownicy mogą również łączyć się bezprzewodowo za pomocą opcjonalnego adaptera USB Edimax WiFi (EW-7822ULC). Po podłączeniu NSA funkcja automatycznego wykrywania wyświetla podłączone urządzenia w sieci. Wyślij ping do dowolnego innego urządzenia w sieci lokalnej lub w Internecie, aby określić łączność i opóźnienie.
- Zobacz szczegóły przełącznika, w tym szczegóły dotyczące gniazda / portu / sieci VLAN i wykorzystania sieci VLAN
- Wyświetl listę adresów IP i MAC podłączonych urządzeń. Przydatne do identyfikacji urządzeń, w tym nieznanych urządzeń podłączonych do sieci.
- Wybierz dowolny adres IP, aby wyświetlić szczegóły tego urządzenia, adres MAC i inne.
- Wyświetl szczegóły sieci lokalnej, takie jak brama, maska ​​podsieci, serwer DHCP.
- Użyj Ping, aby zweryfikować łączność typu punkt-punkt lub połączenie z Internetem, wybierając wstępnie zdefiniowane lub niestandardowe adresy URL witryn i wyświetlając szczegóły opóźnień.
- Traceroute jest przydatny przy określaniu, czy opóźnienie połączenia internetowego występuje w sieci lokalnej, czy poza nią.
- Autotest sieci obejmuje wykrywanie sieci, podłączone urządzenia, mapę sieci, ping i szybkość sieci LAN.
- Wykrywanie SSID/RSSI WiFi, test siły sygnału z opcjami automatycznego łączenia, włączanie/wyłączanie przekazywania WiFi z edytowalnym progiem RSSI dla przekazywania zapewnia możliwość znalezienia słabych punktów w zasięgu i potwierdzenia zachowania przekazywania w całym obszarze zasięgu.

Uwaga: Adapter Edimax WiFi USB EW-7822ULC jest specyficzny dla regionu i należy go zakupić od Amazon lub preferowanego sprzedawcy.

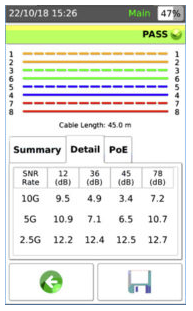

Kwalifikacja przepustowości Multi-gig
TestPro weryfikuje łącze okablowania pod kątem wysokowydajnych standardów Ethernet, w tym 1/2.5/5/10GBASE-T. Kompleksowy pomiar stosunku sygnału do szumu (SNR) zapewnia szybką i obiektywną ocenę wydajności łącza w warunkach obciążenia sieci. Funkcja Autotest w TestPro jest najłatwiejszym sposobem na zapewnienie, że łącze kablowe będzie mieć żądaną szybkość sieci.
Punkty dostępu bezprzewodowego (AP) są jednymi z najczęściej stosowanych obecnie urządzeń IoT, a bezprzewodowe punkty dostępowe 802.11ac Wave 2 wymagają szybkości szkieletu 2,5 i 5 GigE, aby działać z maksymalną wydajnością. Dodatkowo urządzenia te mogą być zasilane przez PoE i ze względu na szybkość łącza wymagają zakończenia wszystkich czterech par. TestPro może certyfikować infrastrukturę okablowania zgodnie ze standardami TIA, weryfikować szybkość łącza zgodnie z IEEE 8023.bz specyficzną dla 1 / 2,5 / 5 / 10GigE oraz weryfikować obciążone PoE++ zgodnie z IEEE 802.3bt do 90 W, w tym pomiary rezystancji DC.



Sprawdzanie danych przełączników sieciowych
Szczegóły przełącznika obsługują zarówno CDP, jak i LLDP i zapewniają natychmiastowe szczegółowe informacje na temat przełącznika, do którego podłączono bezpośrednio z danej lokalizacji gniazda. Zapewnia to szybkie zrozumienie prawidłowej łączności i konfiguracji. Wskazanie możliwości portu jest przydatne, aby zrozumieć, czy problemy z łącznością, które mogą być rozwiązywane, wynikają z nieobsługiwanej szybkości łącza.

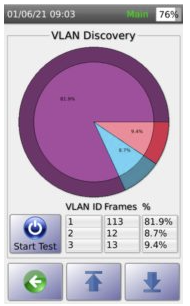

Detekcja VLAN
Wykrywanie sieci VLAN zapewnia pełny wgląd we wszystkie wykryte sieci VLAN, w tym procent zaobserwowanego ruchu. To kolejne narzędzie w arsenale, które pomaga w rozwiązywaniu problemów oraz podczas przenoszenia, dodawania i zmian.
