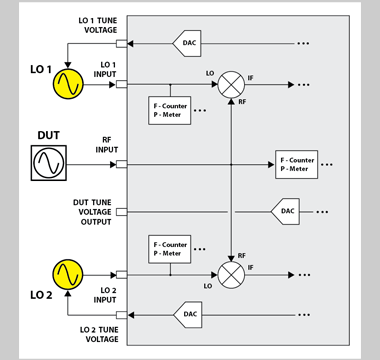

Analizatory szumów fazowych Holzworth oferują cenną funkcję trybu zewnętrznego LO. Funkcja ta umożliwia użytkownikowi podłączenie dwóch niekoherentnych źródeł częstotliwości do systemu w celu wygenerowania częstotliwości LO układu testowego. Ta cecha jest korzystna dla testowania DUT, które mają znacznie lepszy poziom szumu fazowego niż wewnętrzne, syntezowane źródła LO analizatora fazy.
Wszystkie analizatory Holzworth serii HA7000 oferują funkcję zewnętrznego trybu LO. HA7062C oferuje 2 różne tryby, z których jeden to tryb zewnętrzny LO. HA7402C działa tylko w trybie LO zewnętrznego.
Najczęściej stosowaną aplikacją trybu zewnętrznego LO jest pomiar oscylatorów kwarcowych o wysokiej wydajności.
Analizatory Holzworth mają możliwość szybkiego obniżenia poziomu szumów przy każdej korelacji krzyżowej, aby ostatecznie dokładnie ustalić na prawdziwy poziom wydajności. Jednak nawet w przypadku wyjątkowych analizatorów szumów fazowych Holzwortha, korelacje pochłaniają czas. Aby przyspieszyć te pomiary zarówno dla aplikacji produkcyjnych, jak i badawczo-rozwojowych, tryb zewnętrzny LO umożliwia pomiar najlepszych oscylatorów w ciągu kilku sekund, w porównaniu do minut lub nawet godzin.
