Oprogramowanie FiberDoc®


Oprogramowanie do tworzenia dokumentacji z pomiarów OTDR linii światłowodowych. Program pracuje z plikami pomiarowymi ze wszystkich dostępnych na rynku reflektometrów (pliki .SOR, .TRC etc.). Jest to idealne rozwiązanie dla firm pracujących na różnych reflektometrach, lub dla ogranizacji odbierających pomiary od podwykonawców.

Raportowanie:
-Pomiary pojedynczych oraz wielu włókien
-Tabela zdarzeń dla wszystkich włókien z uwzględnieniem rodzaju zdarzenia
-Grupowa edycja zdarzeń
-Uśrednienie wszystkich włókien
-Średnia wartość dla pomiarów dwukierunkowych

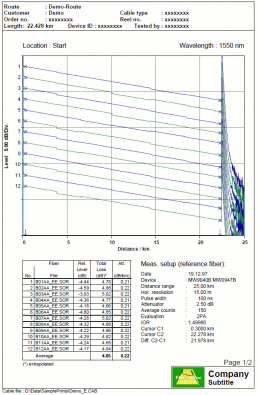

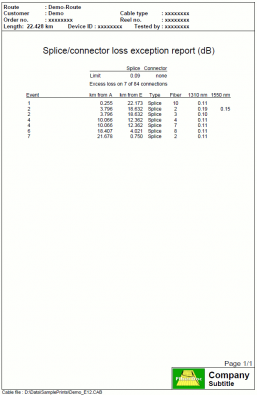

-Zaawansowane raporty pomiarowe


Zalety oprogramowania FiberDoc

Różnorodność formatów, uniwersalność zastosowania oraz obsługa wszystkich reflektometrów, doskonałe pod względem czytelności oraz precyzyjne raporty analityczne – to tylko część z zalet, jakie charakteryzują oprogramowanie Fiber Doc. Na ich podstawie reflektometr optyczny zapewnia optymalne warunki pracy. Swoboda eksportowania danych oraz możliwość grupowego obrabiania danych umożliwiają komfortowe tworzenie dokumentacji z pomiarów linii światłowodowych.


FiberDoc został również zoptymalizowany do pracy uwzględniającej pomiar kabli z rozszyciami o różnej długości. Pozwala to na zaoszczędzenie czasu poprzez zwielokrotnienie oceny włókien oraz zapewnia kompleksową dokumentację zawierającą uśrednione pomiary dwukierunkowe.


Parametry główne:
-Wersja w języku polskim
-Możliwość pracy na plikach źródłowych z OTDR różnych producentów (w tym standard EXFO .TRC)
-Obróbka grupowa wszystkich zmiennych parametrów (IOR, skala, zdarzenia…)
-Tworzenie tabeli zdarzeń
-Export danych dotyczących włókien do HTML oraz eksport wyników pomiarowych do HTML i ASCII, mogą być również w łatwy sposób importowane do arkuszy kalkulacyjnych.
-Baza danych kabla
-Wszechstronne funkcje edycji
-Prosta analiza pass/fail wszystkich włókien pod kątem edytowalnych kryteriów linii
-Łatwa obsługa rozbiegówki i dobiegówki podczas projektowania raportu
-Kompleksowe sumowanie strat na linii

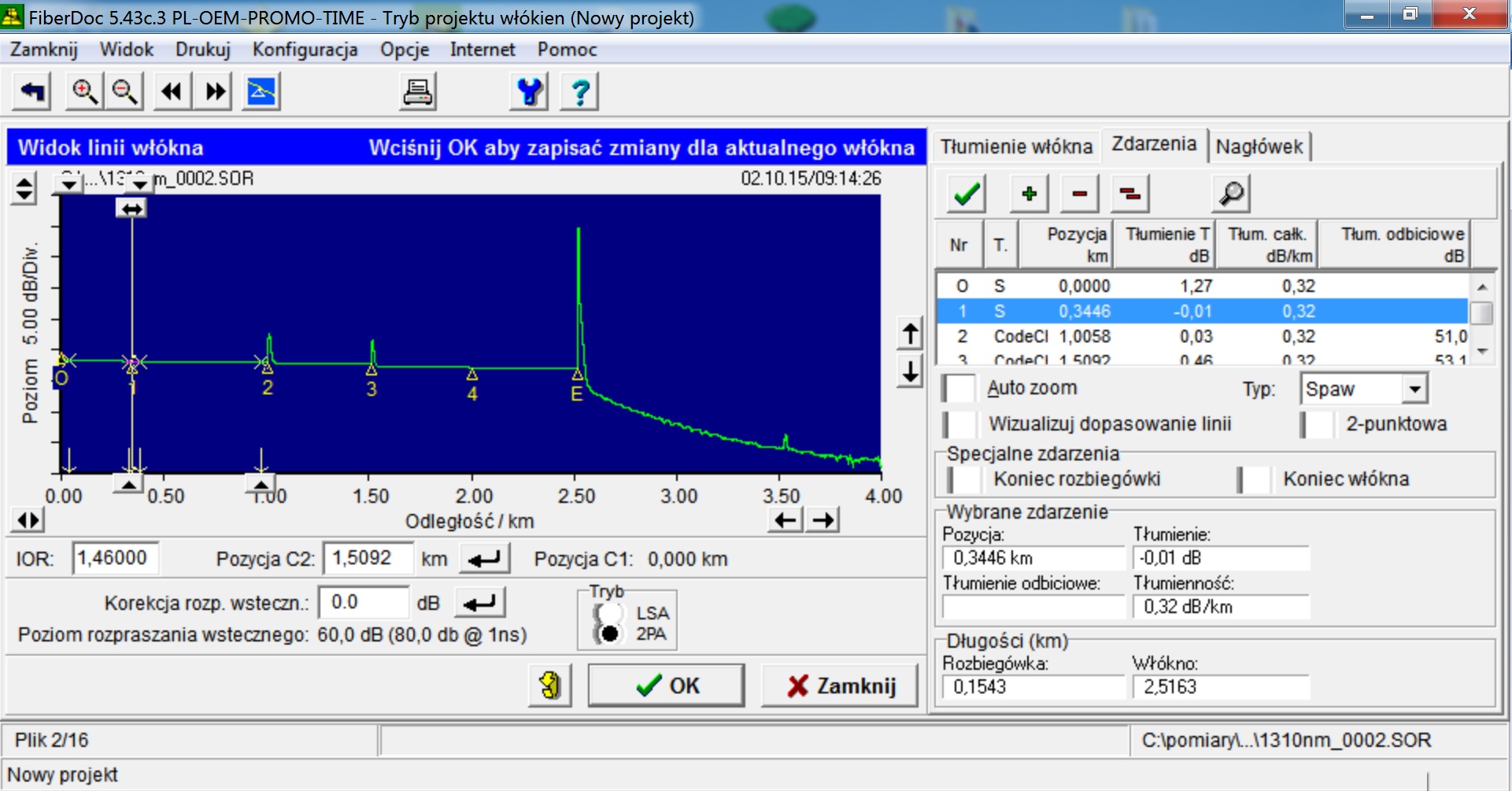

GŁÓWNY PANEL EDYCJI POJEDYNCZEGO WŁÓKNA

oprogramowanie fiberdoc widok linii włókna

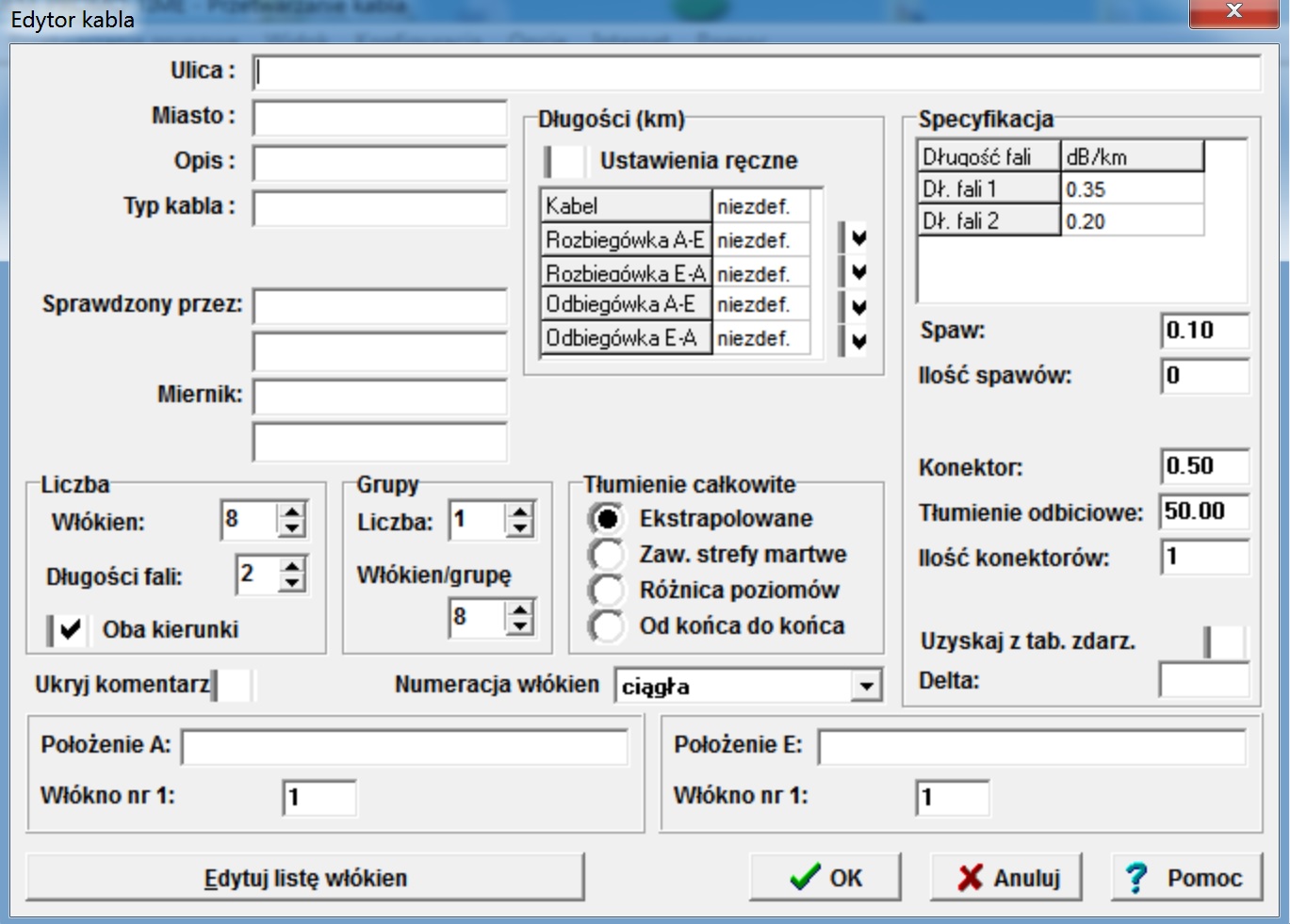

EDYCJA DANYCH KABLA

oprogramowanie fiberdoc edytor kabla

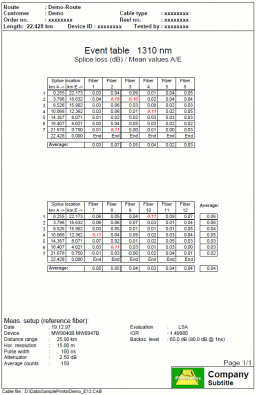

TABELA ZDARZEŃ:

Dla wszystkich zdefiniowanych zdarzeń podawane są straty w obu kierunkach oraz uśrednione straty, które stanowią rzeczywiste odwzorowanie strat na zdarzeniach. Można odczytać zdarzenia takie jak: tłumienie, poziom mocy oraz straty odbiciowe. Podwójne kliknięcie na daną wartość zdarzenia pokazuje ekran z pomiaru w obu kierunkach.

oprogramowanie fiberdoc tabela zdarzeń




Poniższa tabela pokazuje tłumienie w dB/km i całkowite straty na każdym włóknie w kablu jako indywidualne wartości w obu kierunkach

oprogramowanie fiberdoc tabela strat
