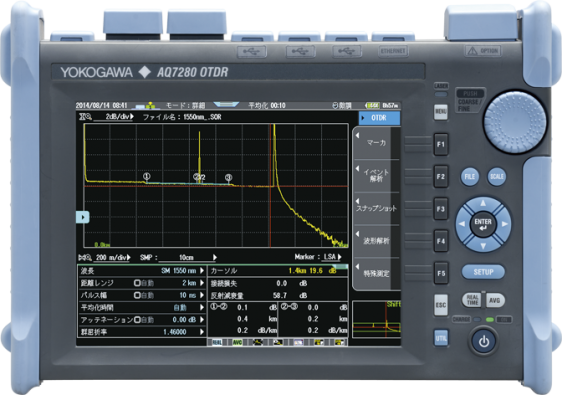

Reflektometr optyczny Yokogawa AQ7280 to flagowy, modularny reflektometr OTDR z ponad 40-letnim doświadczeniem firmy Yokogawa w dziedzinie reflektometrii optycznej. Zaprojektowany z myślą o instalatorach i służbach utrzymania sieci światłowodowych – od sieci dostępowych FTTH/PON po sieci szkieletowe i badania laboratoryjne. Łączy najwyższą klasę parametrów technicznych z wyjątkową ergonomią pracy w terenie.
Yokogawa buduje reflektometry optyczne od 1981 roku, kiedy zaprezentowała model AQ-1702 – pierwszy jednomodowy OTDR na świecie. W 2002 roku Yokogawa przejęła firmę Ando Electric, wzmacniając swoją pozycję lidera w branży. AQ7280, wprowadzony w 2014 roku, to owoc ponad czterech dekad doświadczeń inżynieryjnych.
• 1981 – pierwszy jednomodowy OTDR na świecie (model AQ-1702)
• 2002 – przejęcie firmy Ando Electric i umocnienie pozycji lidera
• 2014 – premiera modularnego AQ7280 Series
• 2022 – nowe jednostki OTDR AQ7286A/H/J do badań i produkcji
AQ7280 to platforma modułowa z 13 wymiennymi jednostkami OTDR i 5 modułami OPM/VLS – daje to łącznie 84 możliwe konfiguracje. Moduły można wymieniać samodzielnie w terenie przy użyciu zwykłych narzędzi, a nawet monety. To inwestycja, która rośnie razem z potrzebami – dzisiejszy reflektometr do sieci dostępowej można jutro rozbudować do pomiaru sieci szkieletowej.
Każda jednostka OTDR jest zoptymalizowana pod konkretne zastosowanie. Poniższa tabela pomaga dobrać właściwy moduł:
| Model | Długości fal | Dynamika (dB) | Zastosowanie |
|---|---|---|---|
| AQ7282A | 1310/1550 nm | 38/36 dB | Sieci dostępowe do 70 km, splitter 1x32 |
| AQ7282G | 1310/1490/1550 nm | 38/36/36 dB | Instalacja FTTH z weryfikacją 1490 nm, splitter 1x32 |
| AQ7283A | 1310/1550 nm | 42/40 dB | Sieci metro/dostęp >70 km, splitter 1x64 |
| AQ7283E | 1310/1550/1625 nm | 42/40/40 dB | Utrzymanie sieci aktywnych (live line), filtr odcinający |
| AQ7283H | 1310/1550/1625 nm | 42/40/39 dB | Pomiary CWDM, detekcja makrozgięć |
| AQ7283K | 1310/1490/1550/1625 nm | 42/38/40/40 dB | FTTH z 4 długościami fal, splitter 1x64 |
| AQ7284A | 1310/1550 nm | 46/45 dB | Sieci szkieletowe >100 km |
| AQ7285A | 1310/1550 nm | 50/50 dB | Sieci Core, splitter 1x256 |
| AQ7286A/H/J | 1310/1550(/1625/1383) nm | 42/40 dB | Badania i produkcja włókien, norma IEC 60793-1-40 |
| Parametr | Wartość |
|---|---|
| Wyświetlacz | 8,4" LCD TFT, 800×600, Multi-Touch pojemnościowy |
| Czas pracy na baterii | 15 godzin (wg Telcordia GR-196-CORE Issue2 2010) |
| Min. rozdzielczość próbkowania | 2 cm |
| Zakres odległości | 0,2 – 512 km |
| Szerokości impulsu | 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 ns |
| Dokładność pomiaru odległości | ±(0,75 m + odległość × 2×10⁻⁵ + rozdzielczość próbkowania) |
| Dokładność pomiaru tłumienia | ±0,03 dB/dB (±0,05 dB dla tłumień poniżej 1 dB) |
| Zapis danych | ≥1000 reflektogramów wewnętrznie + USB/SD (SOR, CSV, PDF, BMP, JPG) |
| Złącza optyczne | Adapter uniwersalny: SC, FC, LC, SC Angled-PC |
| Temperatura pracy | −10 do +50°C |
| Wymiary / masa | 287 × 210 × 80 mm / ok. 2,2 kg (bez jednostki OTDR) |
| Interfejsy | USB 2.0 ×3, Ethernet 10/100BASE-T (opcja), slot SD |
| Gwarancja | 3 lata (platforma główna, jednostki OTDR, moduły OPM/VLS) |

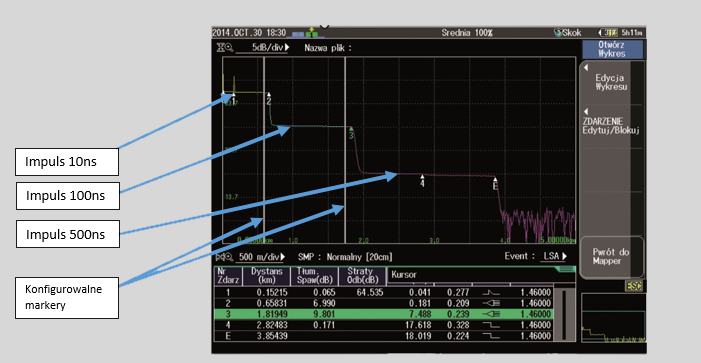

SmartMapper – automatyczne mapowanie sieci jednym przyciskiem

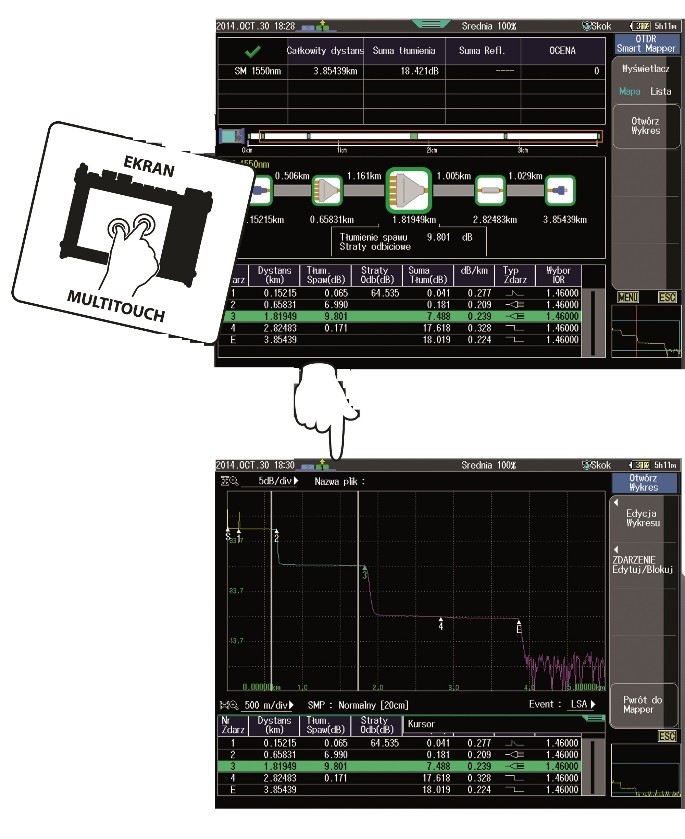

Funkcja SmartMapper wykonuje automatycznie serię pomiarów ze zmiennymi długościami impulsu, łączy wyniki i prezentuje sieć jako graficzną mapę z analizą pass/fail dla każdego zdarzenia. Pomiar wielu włókien, wielu długości fal i wielu szerokości impulsu – wszystko jednym naciśnięciem przycisku. Zdarzenia przekroczone są oznaczane czerwonym kolorem, co umożliwia natychmiastową identyfikację problemów.

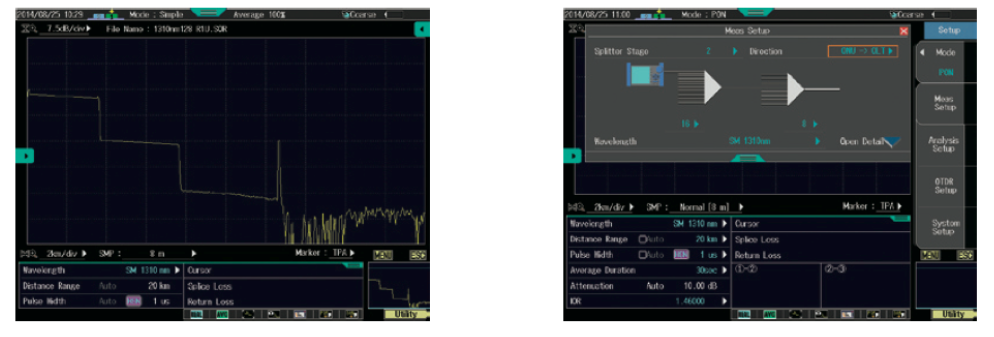

Pomiary PON – zoptymalizowane pod sieci pasywne
Tryb PON automatycznie dobiera optymalne parametry pomiaru na podstawie wybranej architektury sieci. W połączeniu z trybem wysokiego SNR (High SNR mode) reflektometr zapewnia wysoką jakość śladu reflektometrycznego nawet po dużych stratach na splitterze optycznym. Obsługuje pomiary przez splittery 1x256 (przy dynamice 50 dB).
System pomiarów wielowłóknowych – do 2000 włókien
Tabelaryczny system organizacji pomiarów (opatentowany przez Yokogawa) pozwala na zarządzanie pomiarami nawet 2000 włókien w jednym projekcie. Każde włókno jest powiązane z plikiem OTDR, danymi tłumienności i obrazem inspekcji złącza. Kolorowe oznaczenie komórek tabeli informuje o statusie i wyniku każdego pomiaru.
Zaawansowana analiza śladu reflektometrycznego
Platforma główna AQ7280 obsługuje cztery zaawansowane typy analizy:
• Multi-trace analysis – analiza wielu śladów dla kabli wielowłóknowych
• Two-way trace analysis – analiza dwukierunkowa punktów z różnymi stratami mierzonymi z obu stron
• Differential trace analysis – wykrywanie starzenia się włókien w czasie
• Section analysis – całkowita reflektancja zwrotna dla wybranego odcinka
Wielozadaniowość (Multi-tasking)
Podczas trwającego pomiaru OTDR można jednocześnie korzystać z: miernika mocy optycznej (OPM), stabilizowanego źródła światła (SLS), wizualnego lokalizatora usterek (VLS) oraz kamery inspekcji złącza. Równoległa praca zamiast szeregowej radykalnie skraca czas instalacji.
Generowanie raportów PDF na urządzeniu
AQ7280 generuje profesjonalne raporty pomiarowe w formacie PDF bezpośrednio na urządzeniu – z konfigurowalnym układem szablonu, podglądem raportu i możliwością grupowego tworzenia wielu raportów naraz. Dokumentacja gotowa jeszcze na miejscu instalacji.
Fault Locator – automatyczne wykrywanie przerwania włókna
Tryb Fault Locator automatycznie wykrywa i wyświetla lokalizację przerwania włókna na podstawie wybranej architektury sieci. Jedno naciśnięcie przycisku przełącza z powrotem do trybu OTDR do szczegółowej analizy.
Schedule Measurement – monitoring sieci
Funkcja harmonogramowania automatycznie wykonuje pomiary OTDR w zdefiniowanych interwałach czasowych – idealna do wykrywania przerw nieciągłości sieci wywołanych przez zdarzenia przerywane (deszcz, wibracje, zamarzanie). Wyniki zmian tłumienności w czasie są prezentowane na wykresie logarytmicznym.
Zdalna kontrola i przesyłanie danych
AQ7280 obsługuje przesyłanie plików i zdalne sterowanie przez kabel USB lub sieć LAN (opcja /LAN). Karty SD z wbudowanym WiFi umożliwiają bezprzewodowe przesyłanie danych na smartfon lub PC bez zatrzymywania pomiaru. Zdalna kontrola przez przeglądarkę lub dedykowane oprogramowanie AQ7933.
Duży, jasny wyświetlacz 8,4" TFT (800×600) jest doskonale widoczny nawet w pełnym słońcu. Obsługa przez ekran Multi-Touch (pinch zoom, przeciąganie jak w smartfonie) lub fizyczne klawisze i pokrętło – każdy technik może wybrać preferowany tryb. Obszar wyświetlania śladu można rozszerzyć do 160% jednym gestem. Interfejs obsługuje ponad 14 języków, w tym polski.
Informacja dla zainteresowanych zakupem:
Model Yokogawa AQ7280 zbliża się do końca produkcji. Jego następcą jest reflektometr Yokogawa AQ7290 – nowa generacja z ulepszonymi parametrami OTDR, wbudowanym Smart Mapperem w standardzie, szybszym procesorem i rozszerzoną obsługą sieci PON następnej generacji. Zapraszamy do zapoznania się z ofertą lub kontaktu z naszymi doradcami – pomóżemy dobrać optymalne rozwiązanie do Twoich zastosowań.
