Reflektometr 3-falowy: 1625nm czy 1650nm?


Pomiar światłowodów na paśmie U (1625-1675nm) staje się coraz częściej spotykanym wymogiem. W ofercie producentów spotkać można dwie popularne długości fal z zakresu pasma U – 1625nm oraz 1650nm. Często spotykamy się z pytaniami, na czym polega różnica między tymi długościami fal, oraz skąd bierze się różnica w cenie.

Fala 1625nm generowana jest przez laser typu Fabry-Perot, tak samo jak standardowe długości 1310/1550nm. W niektórych sytuacjach jednak, długość fali 1625nm nie pozwala na pomiar linii aktywnej ponieważ sygnał obecny na linii jest „za blisko” fali 1625nm (np. kanał CWDM 1611nm, lub 1610nm w technologii RFoG).

Fala pomiarowa 1650nm generowana jest przez laser typu DFB (distributed feedback laser). Oprócz samej długości fali, charakterystyka tego lasera jest inna niż w przypadku laserów Fabry-Perot co czyni tą falę bardziej precyzyjną pod względem pomiarowym. Lasery DFB posiadają też mniejsze możliwości jeżeli chodzi o moc wyjściową, przez co uzyskanie analogicznego poziomu dynamiki jak dla fali 1625nm jest bardziej kosztowne i wymagające.

Zakup

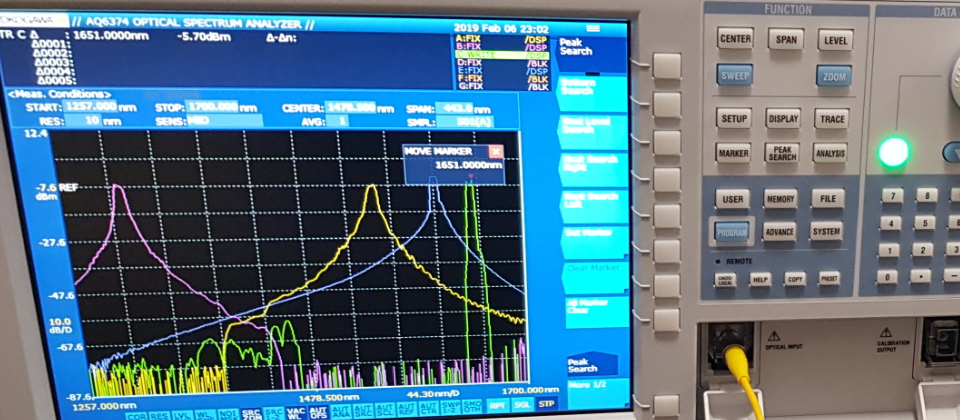

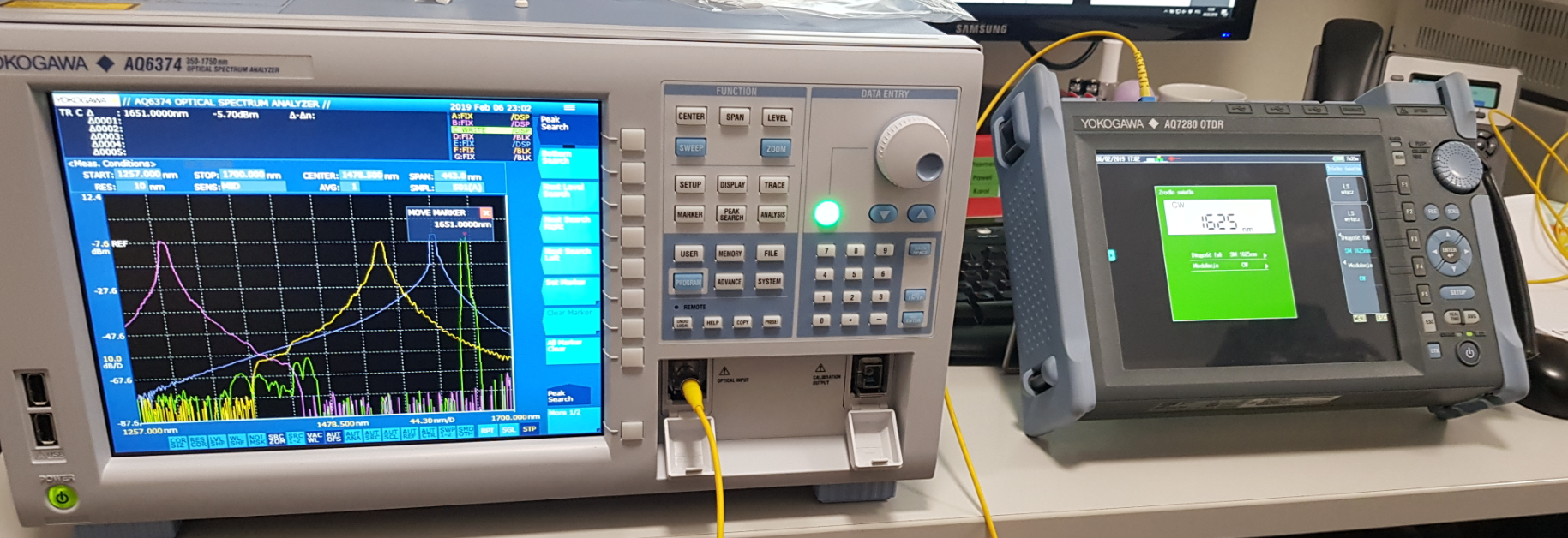

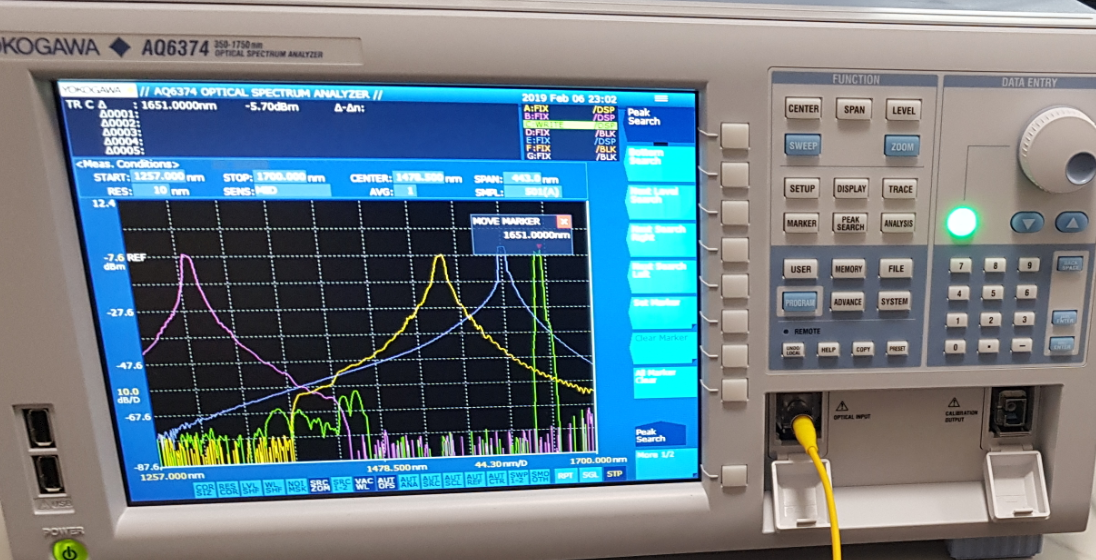

reflektometru OTDR z falą 1650nm w niektórych przypadkach jest wymagany do pomiarów linii aktywnych (CWDM/RFoG etc.), a w innych jest po prostu wyborem bardziej przyszłościowym. W naszym laboratorium wykonaliśmy prostą analizę widma laserów reflektometru Yokogawa AQ7280, żeby zilustrować różnicę pomiędzy charakterystykami fal 1310/1550/1625 (Lasery Fabry-Perot) a droższą i dokładniejszą falą 1650nm (laser DFB – charakterystyka zielona na analizatorze widma).





reflektometr 3 falowy 1625nm display


Nowosci1625vs1650OSA
