Ogólne zasady pracy ze światłowodami

Podstawą jednomodowej telekomunikacji światłowodowej jest propagacja fali elektromagnetycznej w falowodzie kwarcowym. Ze względu na fakt, że transmisja realizowana jest w paśmie niewidzialnym dla oka ludzkiego, wskazane jest zachowanie szczególnej ostrożności w trakcie pracy z systemami telekomunikacji jednomodowej. Niewłaściwa obsługa urządzeń światłowodowych takich jak spawarki światłowodowe czy reflektometry optyczne, może przyczynić się przede wszystkim do uszkodzenia urządzeń zainstalowanych w torze światłowodowym oraz spowodować uszczerbek na zdrowiu osób obsługujących, oraz postronnych. Aby uniknąć wspomnianych sytuacji, niezbędne jest stosowanie się do zasad bezpieczeństwa podczas pracy z systemami światłowodowymi.

Światłowody – podstawowe zasady

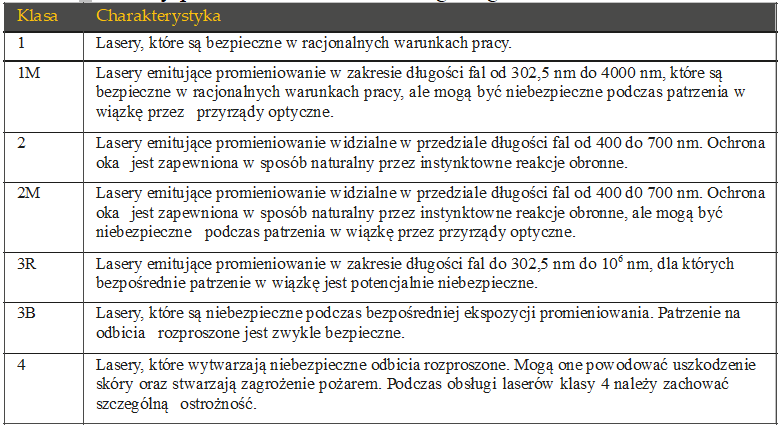

W odniesieniu do ochrony infrastruktury światłowodowej należy przyjąć, że podstawową zasadą powinna być eksploatacja sprzętu zgodnie z procedurami producenta oraz niedokonywanie modyfikacji we własnym zakresie. W odniesieniu do bezpieczeństwa osób pracujących z systemami światłowodowymi należy przede wszystkim zapewnić właściwe przeszkolenie osobom pracującym z tymi systemami oraz ograniczyć dostęp do światłowodowych urządzeń transmisyjnych i infrastruktury osobom niedopuszczonym do pracy z tymi systemami. Zasady dostępu do systemów światłowodowych powinny być ściśle skorelowane z klasą optyczną, jak zdefiniowano w normie PN-EN 60825-1, zaprezentowanymi w tablicy 1.[1]

mikroskop z bezpośrednim torem optycznym



Enjoy the convenience of managing your crypto assets from the comfort of your desktop with Ledger Live Desktop.

Poza urządzeniami klasy 1 użytkowanie laserów wiąże się z możliwością uszkodzenia oczu lub skóry przez ich promieniowanie. Naj- niebezpieczniejsze urządzenia laserowe należą do klasy 4, jednakże lasery emitujące promieniowanie w tej klasie praktycznie nie występują w telekomunikacji światłowodowej (lasery takie wykorzystywane są np. przy cięciu, spawaniu, znakowaniu).

Laser w światłowodach

Każdy stosowany na stanowisku laser musi mieć przypisaną klasę, która wiąże się z koniecznością stosowania odpowiednich środków ochronnych przed promieniowaniem laserowym bezpośrednim, natomiast może istnieć potrzeba zabezpieczenia oczu pracownika przed promieniowaniem odbitym i rozproszonym.

Najwyższy poziom promieniowania laserowego, który nie powoduje obrażeń oczu i skóry, określany jest w odpowiednich aktach prawnych: na poziomie krajowym – w rozporządzeniu, a na poziomie Unii Europejskiej – w Dyrektywie (2006/25/EU)[2]. W Polsce określa go rozporządzenie w sprawie najwyższych dopuszczalnych stężeń i natężeń czynników szkodliwych dla zdrowia w środowisku pracy jako maksymalną dopuszczalną ekspozycję MDE (Dz.U. nr 217)[3]. Ustalone wartości graniczne odnoszą się do przypadkowych, krótkotrwałych ekspozycji człowieka na to promieniowanie, a nie do zamierzonych długotrwałych ekspozycji.

Table 2 - Wymagania dotyczące zabezpieczenia dla różnych klas laserowych

tabelka z danymiWymagane tylko podczas emisji promieniowania spoza zakresu widzialnego
Wymagane, jeśli w obszarze oddziaływania promieniowania laserowego przekroczone są wartości MDE
Wymagane, jeśli promieniowanie laserowe stwarza potencjalne zagrożenie

Ponieważ promieniowanie laserowe pojawia się nie tylko na wyjściu urządzenia transmisyjnego, zalecane jest odpowiednie oznakowanie kabli światłowodowych, a przede wszystkim elementów infrastruktury optycznej, które stanowią osłony połączeń światłowodów. Znak ostrzegający przed promieniowaniem laserowym zdefiniowany został w normie PN-EN 60825-1 i zaprezentowany na rysunku 1.

Niezależnie od ostrzeżenia przed promieniowaniem laserowym norma PN-EN 60825-1 definiuje szereg tabliczek informacyjnych identyfikujących źródło i typ zagrożenia laserowego.

Znak ostrzeżenia przed promieniowaniem laserowymRysunek 6 - Znak ostrzeżenia przed promieniowaniem laserowym
