3sae TMS - Tapper Manufacturing Station
Specjalistyczny instrument do cieniowania (taperowania) światłowodów.
>  wbudowana przycinarka
>  automatyczna lokalizacja punktu przycinania wg. zadanej średnicy
>  gładkość przewężeń nieosiąglana dla innych instrumentów
>  wykorzystanie technologii "Ring Of Fire" w ośrodku o obniżonym ciśnieniu
>  niska temp. pola plazmowego (z uwagi na niskie ciśnienie)
>  możliwość cieniowania włókien o wyjątkowo niskiej temp. topnienia.



Taper Manufacturing Station (TMS) to szeroko rozbudowane urządzenie do wykonywania przewężeń światłowodowych oraz sprzęgaczy. Proces odbywa się w częściowej próżni  co zapewnia wysoką czystość  oraz kontrolowanie pola plazmy. Szerokość strefy ciepła ma znaczący wpływ na wykonywane przewężenia światłowodowe. Elektrody zostały zaprojektowane w taki sposób aby 10x zwiększyć  ich żywotność. Testy potwierdzają wysoką jakość  procesu TMS uwzględniając brak zanieczyszczeń szkła, co eliminuje potrzebę trawienia oraz zmniejsza koszty produkcji.

TMS posiada 3 programy do konfiguracji przewężeń światłowodowych: jednokierunkowe, dwukierunkowe oraz tzw. „table based tapering”. W przypadku przewężeń jednokierunkowych następuje automatyczne obliczenie liniowego współczynnika stożkowego. Podczas wyciągania przewężeń dwukierunkowych pierścień płomienia (ROF) przesuwa się wzdłuż światłowodu tak aby powstało ekspotencjalne przewężenie o bardzo niskiej tłumienności.

Instrument jest wyposażony w zabudowaną przycinarkę do włókien o średnicy zewnętrznej do 500µm, a dzięki precyzyjnej optyce istnieje możliwość automatycznej lokalizacji punktu cięcia na podstawie zadanej wartości średnicy przewężonego włókna.

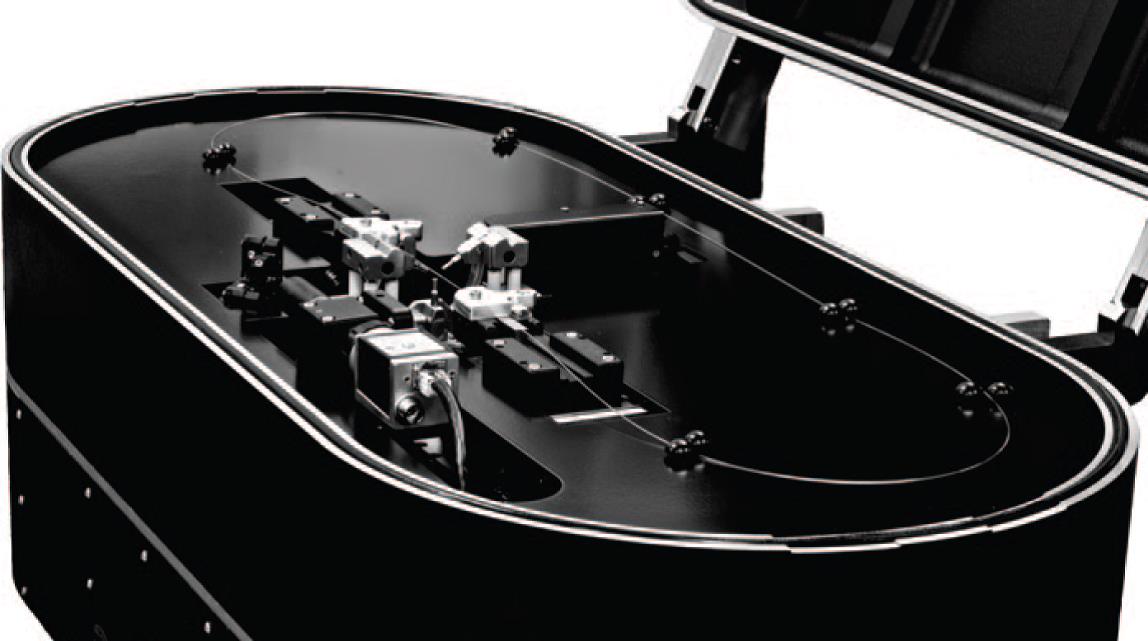

TMS - zbliżenie na stację do produkcji przewężeń (taperów)
TMS - Taper Manufacturing Station



ROF - Ring Of Fire - wide plasma splicing technology














   TMS - broszura informacyjna
