3sae TMS

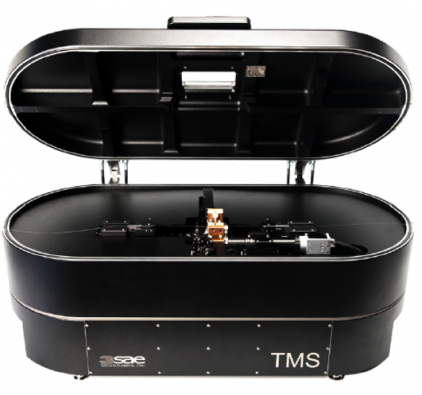

3sae TMS - Tapper Manufacturing Station
Specjalistyczny instrument do cieniowania (taperowania) światłowodów.
> wbudowana przycinarka
> automatyczna lokalizacja punktu przycinania wg. zadanej średnicy
> gładkość przewężeń nieosiąglana dla innych instrumentów
> wykorzystanie technologii "Ring Of Fire" w ośrodku o obniżonym ciśnieniu
> niska temp. pola plazmowego (z uwagi na niskie ciśnienie)
> możliwość cieniowania włókien o wyjątkowo niskiej temp. topnienia.

Taper Manufacturing Station (TMS) to szeroko rozbudowane urządzenie do wykonywania przewężeń światłowodowych oraz sprzęgaczy. Proces odbywa się w częściowej próżni co zapewnia wysoką czystość oraz kontrolowanie pola plazmy. Szerokość strefy ciepła ma znaczący wpływ na wykonywane przewężenia światłowodowe. Elektrody zostały zaprojektowane w taki sposób aby 10x zwiększyć ich żywotność. Testy potwierdzają wysoką jakość procesu TMS uwzględniając brak zanieczyszczeń szkła, co eliminuje potrzebę trawienia oraz zmniejsza koszty produkcji.

TMS posiada 3 programy do konfiguracji przewężeń światłowodowych: jednokierunkowe, dwukierunkowe oraz tzw. „table based tapering”. W przypadku przewężeń jednokierunkowych następuje automatyczne obliczenie liniowego współczynnika stożkowego. Podczas wyciągania przewężeń dwukierunkowych pierścień płomienia (ROF) przesuwa się wzdłuż światłowodu tak aby powstało ekspotencjalne przewężenie o bardzo niskiej tłumienności.

Instrument jest wyposażony w zabudowaną przycinarkę do włókien o średnicy zewnętrznej do 500µm, a dzięki precyzyjnej optyce istnieje możliwość automatycznej lokalizacji punktu cięcia na podstawie zadanej wartości średnicy przewężonego włókna.
