Yokogawa AQ6370


Yokogawa (dawniej ANDO) posiada w swojej ofercie najwyższej światowej klasy analizatory widma optycznego. Najnowsze analizatory z rodziny AQ6370 oferują wysoką jakość, wydajność oraz elastyczność zastosowań. Analizatory Yokogawa od ponad 30 lat pełnią rolę lidera w dziedzinie optycznej analizy widmowej wykorzystywanej w Telekomunikacji, opracowywaniu komponentów optycznych oraz tworzeniu aplikacji wykorzystujących źródła światła. Obecnie, najnowsza generacja analizatorów widma Yokogawa wykorzystywana jest przy pracach badawczych w takich dziedzinach jak biotechnologia, medycyna, telekomunikacja oraz elektronika użytkowa.

AQ6370D to najnowsza wersja najpopularniejszego analizatora widma optycznego  firmy Yokogawa. Oferuje wszechstronny zakres długości fal od 600 nm do 1700 nm, idealny do zastosowań zarówno w telekomunikacji, jak i do zastosowań ogólnych. Unikalny projekt wprowadzania wolnej przestrzeni umożliwia testowanie zarówno jednomodowych klas DWDM, jak i światłowodów wielomodowych pochodzących z VCSEL w jednym modelu.


Światowa wydajność optyczna i elastyczność


 - Wysoka rozdzielczość długości fali: 0,02 nm
 - Szeroki zakres dynamiki zbliżeniowej
 - Możliwość testowania światłowodów jednomodowych i wielomodowych za pośrednictwem tego samego wejścia optycznego: do GI 62,5 / 125 nm.
 - Możliwość pomiaru pulsującego światła
 - Szybki pomiar
 - Szybki transfer i przechowywanie danych
 - Obsługuje interfejsy GP-IB, RS-232C i Ethernet
 - Kompatybilny z SCPI i obsługuje zdalne polecenia serii AQ6317
 - Wbudowana prosta funkcja programowania makr
 - Przyjazdy dla użytkownika interfejs
 - Możliwość sterowania zdalnego
 - Możliwość podłączenia klawiatury i myszy
 - Obsługuje duże zewnętrzne urządzenia pamięci kompatybilne z USB 1.1


Nowo dodane funkcje obejmują rejestrowanie danych, próbkowanie bramki, kalibrację rozdzielczości, zaawansowaną funkcję znacznika i ulepszony tryb automatycznego przemiatania.

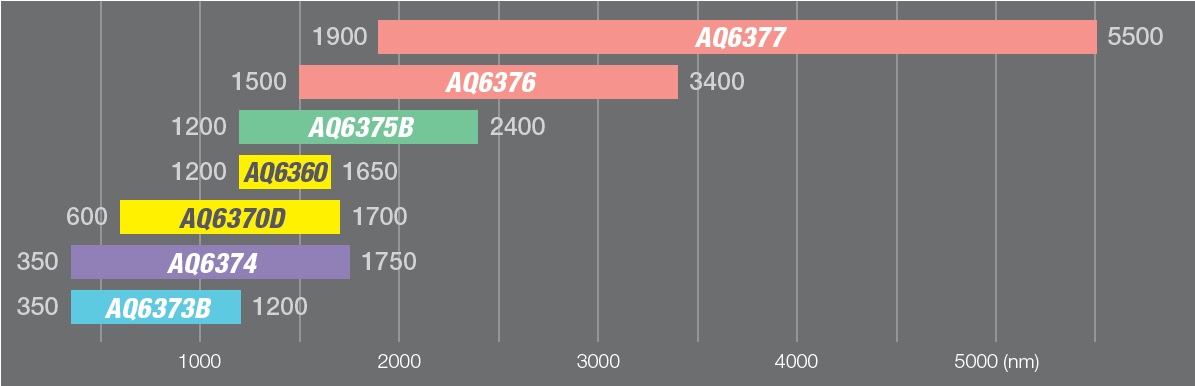

PasmoTelekomunikacyjneVISVIS & TelekomunikacyjneexNIRMWIRMWIR
ModelAQ6370D-12AQ6370D-22AQ6373BAQ6374AQ6375BAQ6376AQ6377

Zakres długości fali600-1700nm350-1200nm350-1750nm1200 nm-2400nm1500nm-3400nm1900 nm-5500nm
ZastosowanieOgólne zastosowania, telekomunikacjaBio-FotonikaOgólne zastosowania, telekomunikacja, bio-fotonikaMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazów
Aplikowalne włóknaSM, GI50, GI62.5 włókna z dużym rdzeniem do 200µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5SM, GI50, GI62.5SM, Włókna z dużym rdzeniem do 400µm
Ustawienie rozdzielczości długości fali (nm)Min0.020.010.050.050.10.2
Max21010225
Dokładność długości fali (nm)

±0.1 (Cały zakres)

±0.04 (1450 do 1520 nm)

±0.2 (Cały zakres)

+/-0.05 nm (633 nm)

±0.2 (Cały zakres)

±0.05 (633 nm)

±0.05 (1523 nm)

±0.5 (Cały zakres)

±0.05(1520 do 1580nm)

±0.1(1580 do 1620nm)

±0.5 (Cały zakres)±0.5 (Cały zakres)
+/-0.02 nm(1580 do 1620nm)+/-0.01 nm (1580 do 1620 nm)
Maksymalna czułość-90dBm (1300 do 1620nm)-80dBm(500 do 1000nm)-80dBm(900 do 1600nm)-70dBm(1800 do 2200nm)-65dBm(1500 do 2200nm)-60dBm(2900 do 4500nm)


Ultra-wysoki zakres dynamiki

Dzięki zmniejszeniu światła rozproszonego w monochromatorze, AQ6370D osiąga bardzo wysoki zakres dynamiki typowania:



Szeroki zakres poziomów: od + 20DBm do -90dBm


AQ6370D może mierzyć źródła dużej mocy, takie jak wzmacniacze optyczne i lasery pompowe dla wzmacniaczy Ramana, a także bardzo słabe sygnały optyczne. Czułość pomiaru można wybrać spośród siedmiu kategorii w zależności od aplikacji testowych i wymagań prędkości pomiaru.

 - Ulepszona czułość pomiaru: -85dBm (1000 do 1300nm)
 - Funkcja wygładzania - Zmniejsza szum na mierzonym spektrum
 - Tryb wysokiej dynamiki - Uzyskaj lepszy zakres dynamiki, zmniejszając wpływ światła rozproszonego, które powstaje, gdy sygnał wejściowy jest silnym sygnałem optycznym

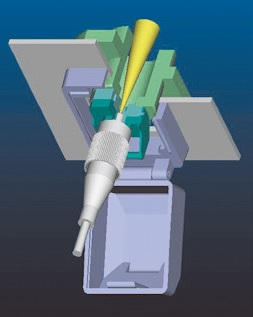

Wejście typu Free Space

- Jedno urządzenie obsługujące światłowowy jednomodowe i wielomodowe
- Niskie straty wtrąceniowe umożliwiają doskonałą wydajność pomiaru
- Mała zmienność strat wtrąceniowych na wejściu
- Zwiększona powtarzalność pomiaru
- Brak fizycznego kontaktu ferrula-ferrula (ograniczenie uszkodzeń mechanicznych konektorów)
- Korekcja poziomu APC, funkcja korekcji poziomu APC koryguje przesunięcie poziomu spowodowane utratą wstawiania kątowego złącza PC.






Doskonała wydajność


Szybkie przemiatanie: 0,2s/100 nm

Dzięki zaawansowanemu monochromatorowi, szybszym obwodom elektrycznym i technikom redukcji szumów, AQ6370D osiąga dużą prędkość pomiaru nawet podczas pomiaru stromego widma z sygnałów DFB-LD lub DWDM, lub podczas pomiaru sygnału niskiej mocy z szerokopasmowego źródła światła.

Szybki zdalny interfejs (Ethernet, GP-IB)



Szerokie rozpiętość, wysoka rozdzielczość


50,001 punktów próbkowania danych rozszerza zakres pomiarowy w jednym przemiataniu, przy jednoczesnym zachowaniu wysokiej rozdzielczości długości fali. To sprawia, że  pomiar jest łatwiejszy i bardziej wydajny niż w konwencjonalnych systemach.

Łatwa obsługa

Śledzenie powiększenia

 - Zmień warunki wyświetlania, takie jak środkowa długość fali i zakres, klikając i przeciągając myszą
 - Natychmiast powiększ obszar zainteresowania i przesuwaj go do woli

Obsługa za pomocą myszy i klawiatury

 - Obsługa przedniego panelu jest intuicyjna i łatwa w obsłudze dla wielu naszych użytkowników.
 - Jeszcze łatwiejsze dzięki myszy.
 - Klawiatura pomaga wprowadzać etykiety i nazwy plików.

Łatwa obsługa danych

 - Interfejsy USB obsługują pamięć wymienną i dyski twarde o dużej pojemności
 - 512 MB pamięci wewnętrznej na ponad 20 000 śladów


Wprowadzenie do analizatoró serii AQ6370 :
Zastosowania analizatorów widma :

Wejście typu Free Space :
