FlexScan® TS100 Rozwiązanie na problemy w sieciach FTTH PON
Narzędzie diagnostyczne FlexScan TS100 to intuicyjne i kompletne rozwiązanie do wykrywania, identyfikacji, lokalizacji i rozwiązywania problemów z sieciami optycznym. TS100 został skonfigurowany aby szybko zmierzyć poziom mocy przychodzącej, długość linii, tłumienie oraz straty odbiciowe za jednym naciśnięciem guzika. Wyniki wyświetlane są w formie czytelnych kolorowych ikon LinkMap® dla ułatwienia diagnostyki. TS100 pozwala na automatyzację pomiarów, skrócenie czasu ich trwania, ułatwia interpretację wyników i sugeruje możliwe rozwiązania poprawiając efektywność techników na pierwszej linii kontaktu z klientem redukując koszty utrzymania i budowy sieci.

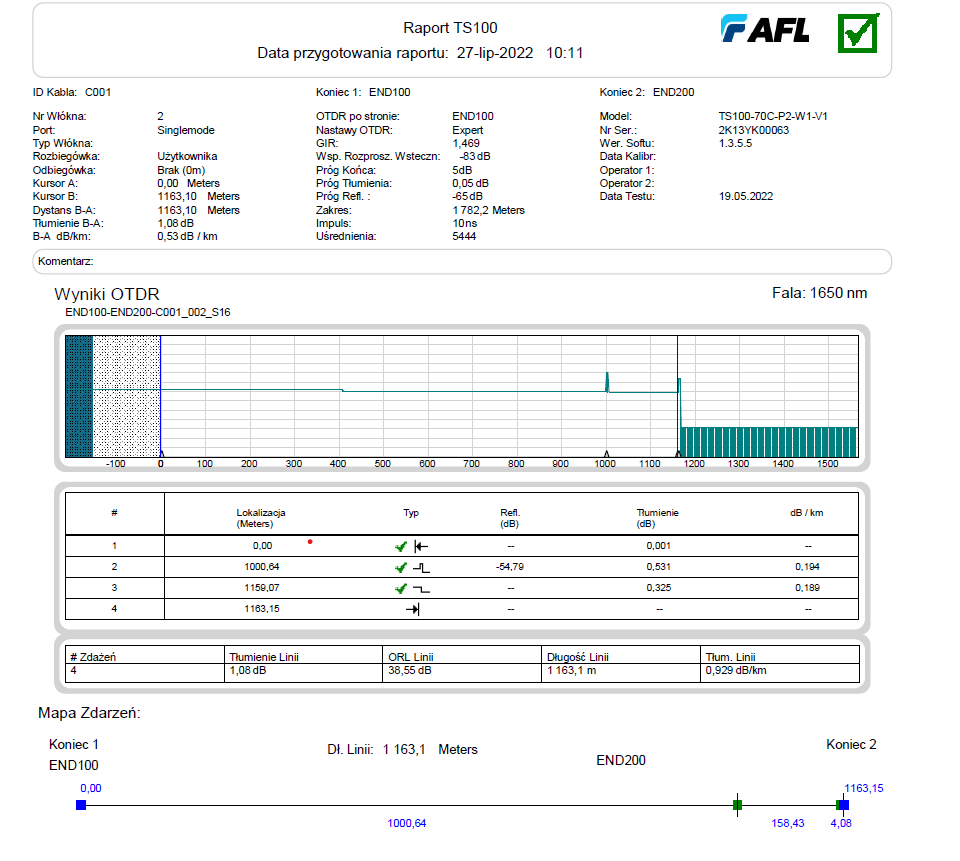

Przykładowy pomiar z multimetru AFL TS100 ze ścieżką reflektometryczną
Diagnozuj sieć w kilka sekund: Wystarczy że naciśniesz przycisk Start aby TS100 momentalnie zmierzył poziom mocy jeżeli wykryje, że został
podłączony do działającej sieci GPON lub 10GPON. W ciągu kilku sekund wyświetlone zastaną: długość linii, tłumienie i straty odbiciowe wraz
ze wskazaniem zdarzeń przekraczających progi wymagań standardów lub zdefiniowanych przez użytkownika. TS100 często na podstawie analizy
wyników proponuje możliwe działania korygujące ułatwiając technikom lokalizację i usunięcie problemu.
Wymaga minimum lub zero szkolenia: Zaprojektowany przede wszystkim dla techników terenowych uruchamiających lub serwisujących dostępowe sieci szerokopasmowe, TS100 wymaga minimum szkolenia i nie wymaga doświadczenia w pomiarach reflektometrycznych (OTDR). Technologia SmartAuto® automatycznie dobiera parametry pomiaru i wyświetla wyniki w postaci prostych do interpretacji, kolorowych ikon.

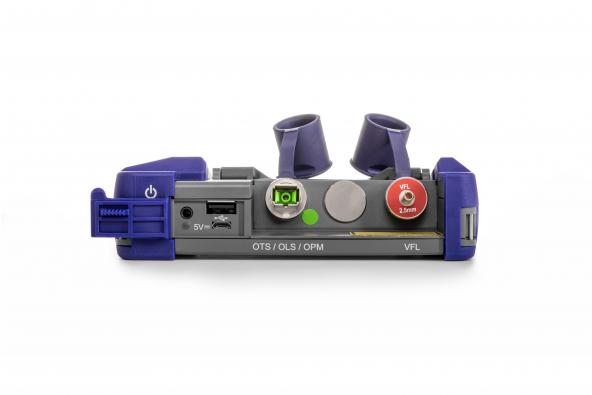

Wszystkie pomiary w jednym urządzeniu: TS100 posiada wizualny lokalizator uszkodzeń (VFL), miernik mocy i źródło światła. Można go łatwo połączyć z nagradzanymi sondami inspekcyjnymi rodziny FOCIS, zapewniając technikom komplet narzędzi do szybkiej lokalizacji i likwidacji problemów z sieciami optycznymi. Źródło światła i miernik obsługują generację tonów używaną do identyfikacji włókien oraz pomiary tłumienia z wykorzystaniem technologii Wave ID (automatyczna identyfikacja fali pomiarowej).
Zaprojektowany do zadań terenowych: FlexScan TS100 jest niewielki (86 x 160 x 43 mm) i lekki ( waży poniżej 0,4 kg). Posiada duży i jasny
ekran dotykowy (czytelny zarówno na zewnątrz jak i w pomieszczeniach) oraz akumulator pozwalający na ponad 12 godzin pracy.
Wiele możliwości przechowywania i raportowania wyników: Wyniki można przechowywać w pamięci urządzenia, zapisać na USB lub przesłać bezprzewodowo dzięki darmowej aplikacji FlexScan App aby raportować w czasie rzeczywistym z wykorzystaniem załączonego programu do zarządzania wynikami i automatycznej generacji raportów TRM® 3.0
Zestawy pozwalające zaoszczędzić: Połącz FlexScan TS100 wybranym przez siebie włóknem rozbiegowym, sodą inspekcyjną FOCIS Flex wraz z adapterami aby wygenerować znaczące oszczędności.

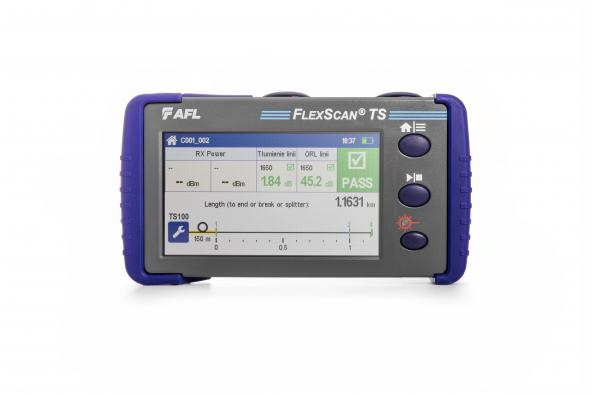

Poziom mocy, długość linii, tłumienie i straty odbiciowe w kilka sekund
Długość linii, tłumienie i straty odbiciowe to kluczowe parametry przy ocenie sieci optycznej. W klika sekund od naciśnięcia przycisku Start, FlexScan TS100 zmierzy i wyświetli dystans, tłumienie i straty odbiciowe sieci punkt-punkt lub do pierwszego spliera w sieciach FTTH PON. Dodatkowo, w działających sieciach PON, TS100 zmierzy również poziomy mocy transmisji przychodzącej Otrzymane wyniki poziomu mocy, długości linii, tłumienia i strat odbiciowych mogą być porównane z progami dobrze/źle w celu natychmiastowej identyfikacji problemu. Technik dotykając podświetlonego na czerwono zdarzenia dostaje natychmiastową informację o przyczynie uznania za błąd i sugestię działań naprawczych.
Lokalizacja i identyfikacja problemów - propozycje działań naprawczych

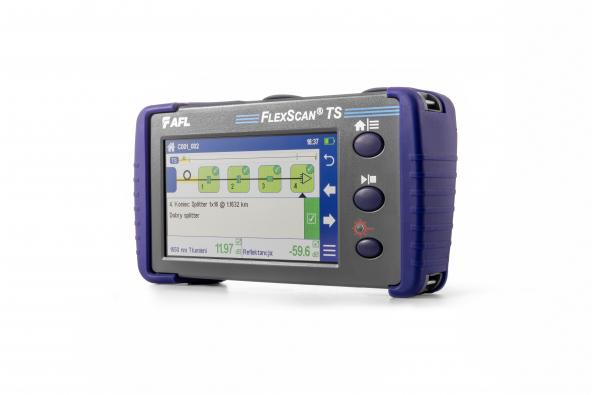

TS100 automatycznie wykrywa w sieci zdarzenia takie jak złącza, spawy, splitery oraz makro-zagięcia. Wyświetla je używając kolorowych i łatwych do interpretacji ikon LinkMap® błyskawicznie identyfikując problem wymagający interwencji. Dotykając ikony dowolnego zdarzenia otrzymujemy informację na temat jego statusu (dobry/zły), lokalizacji, tłumienia, reflektancji oraz zalecanych działań naprawczych. Aby uzyskać więcej informacji o zdarzeniu wystarczy dotknąć parametru który nie spełnia wymagań i został oznaczony jako zły.
Łączność
Wyniki można przechowywać w pamięci urządzenia, zapisać na USB lub przesłać bezprzewodowo dzięki darmowej aplikacji FlexScan App aby raportować w czasie rzeczywistym z wykorzystaniem załączonego programu do zarządzania wynikami i automatycznej generacji raportów TRM® 3.0.
FlexScan TS100 łączy się też bezproblemowo z nagradzanymi sondami inspekcyjnymi z rodziny FOCIS® dla szybkiej i łatwej inspekcji złączy jedno i wielowłóknowych dostępnej za jednym naciśnięciem guzika. Wyniki inspekcji mogą być przechowywane w pamięci TS100 lub przekazane do archiwizacji.
Opcjonalny miernik poziomu mocy dla GPON, Video, 10GPON
FlexScan TS100 dostępne są z miernikiem poziomu mocy transmisji przychodzącej do abonenta (opcja P2) pozwalając użytkownikom natychmiastowo i niezależnie zweryfikować transmisję na falach 1490 (GPON), 1550 nm (video) lub 1577 nm (10GPON, XG/XGS-PON lub 10GEPON).
TS100 wyposażone są również w źródło światła (OLS) i miernik mocy (OPM) obsługujące generację tonów używaną do identyfikacji włókien oraz pomiary tłumienia z wykorzystaniem technologii Wave ID. Dzięki Wave ID miernik mocy automatycznie synchronizuje się z innym Urządzeniem FlexScan lub źródłem światła AFL. Miernik wykonuje pomiar na jednej lub wielu falach automatycznie przełączając się na właściwą długość fali. Oszczędza to wiele czasu eliminując możliwość pomyłki.
