Reflektometr optyczny Noyes M310


⇒ Dynamika 38dB
⇒ System LinkMap™ do graficznej wizualizacji sieci
⇒ Źródło światła 850nm zgodne z Encircled Flux (bardzo dokładne pomiary MM OM4)

⇒ Ultra krótkie strefy martwe: 0,8m zdarzeniowa, 3m tłumieniowa
⇒ Miernik mocy oraz lokalizator uszkodzeń w standardzie
⇒ Automatyczna weryfikacja stanu konektora reflektometru oraz pierwszego złącza
⇒ Ekran z powłoką przeciw-refleksyjną pozwalający na obsługę w pełnym słońcu
⇒ Automatyczne wykrywanie linii aktywnych

Reflektometr optyczny Noyes M310 - opis produktu

Reflektometr optyczny Noyes M310 zaprojektowany został z uwzględnieniem wymagań pomiarowych związanych z architekturą oraz prędkościami transmisji w najnowszych i najbardziej wymagających centrach danych. Nieodłącznymi składnikami sieci Data Center w konfiguracji TOR (Top of Rack) oraz EOR (End of Rack) są ultra krótkie patchcordy połączeniowe, duża ilość paneli oraz połączeń krosowych. Jednocześnie wymagania zwiększonej przepustowości przyśpieszają wdrażanie transmisji 40 oraz 100G Ethernet. Ciągłość pracy jest parametrem krytycznym w sieciach Data Center, a możliwość dokładnego zlokalizowania uszkodzenia z uwzględnieniem patchcordu połączeniowego jest nieocenioną zaletą reflektometru M310.

M310 łączy w sobie łatwość obsługi (Touch and Test®) oraz ekstremalnie wyśrubowane parametry techniczne w ergonomicznej i odpornej obudowie. Wbudowany miernik mocy optycznej, wizualny lokalizator uszkodzeń oraz możliwość podłączenia sondy do inspekcji wideo znacząco ułatwiają prace utrzymaniowe związane z sieciami światłowodowymi, redukując do minimum czas potrzebny na usunięcie awarii.

Przy strefie martwej zdarzeniowej mniejszej niż 1m, oraz dynamice do 38dB, reflektometr NOYES M310 idealnie nadaje się do testowania, rozwiązywania problemów oraz dokumentacji sieci Data Center, Enterprise, SAN/LAN/WAN oraz wszelkich innych sieci światłowodowych jednomodowych oraz wielomodowych (62,5µm oraz 50 µm).

Główne cechy i zalety reflektometru M310


  • LinkMap™ - aplikacja do wizualizacjia diagramu sieci znacznie ulatwiająca interpretowanie wyników.
  • Bardzo krótkie strefy martwe, pozwalające na jeszcze dokładniejszą charakteryzacje sieci z uwzględnieniem krótkich patchcordów połączeniowych (zdarzeniowa <0,8m, tłumieniowa <3m)
  • Źródło światła 850nm zgodne z Encircled Flux pozwalające na dokładne pomiary tłumienności sieci OM4 bez potrzeby stosowania zewnętrznych konwerterów modów
  • Wbudowany miernik mocy optycznej pozwalający oraz procedury pomiarowe zgodne z wymaganiami standardów certyfikacji okablowania światłowodowego Tier 1 oraz Tier 2
  • Wbudowany wizualny lokalizator uszkodzeń
  • Automatyczna weryfikacja stanu konektora reflektometru oraz pierwszego złącza w panelu
  • Automatyczne wykrywanie linii aktywnych oraz zabezpieczenie OTDR przed uszkodzeniami powodowanymi pomiarami na liniach aktywnych
  • Wysoka dynamika

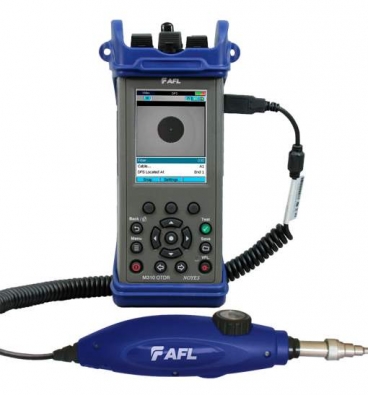

  • Możliwość podłączenia sondy do inspekcji wizualnej złącz i konektorów, oraz dokonywania inspekcji zgodnie z normą IEC 61300-3-5
  • Szybki tryb pracy Real Time (pomiar na żywo)

Interfejs Touch and Test® reflektometru M310 dostosowany jest do użytkowników o każdym poziomie zaawansowania.


  • Full Auto Mode – Podłącz reflektometr do sieci i naciśnij przycisk test. M310 automatycznie wykryje włókno, i dokona ustawień koniecznych do wykonania prawidłowych pomiarów. Tryb ten jest idealny dla początkujących pomiarowców.
  • Auto-Once Mode – Tryb Auto zaprojektowany do pomiarów kabli z większą ilością włókien. Reflektometr dokona ustawień parametrów pomiarów przy pierwszym teście, i automatycznie przeniesie je na pomiary wszystkich włókien z kabla, dzięki czemu pomiary wszystkich włókien wykonane zostaną szybciej, i z dokładnie takimi samymi ustawieniami.
  • Expert Mode – Tryb ten daje użytkownikowi dostęp do wszelkich możliwych ustawień i parametryzacji pomiarów. Doświadczeni użytkownicy mają pełną kontrolę nad wszystkimi detalami.
  • Real-Time Mode – Tryb pomiaru w czasie rzeczywistym, pozwalający na monitoring parametrów linii np. podczas rekonfiguracji.
Główne cechy interfejsu użytkownika Touch and Test®
  • Pomiary z automatyczną analizą Pass/Fail zgodne z normami TIA/ISO/EN lub zdefiniowanymi przez operatora.  Wskaźniki w czytelny sposób sygnalizują wszelkie nieprawidłowości w sieci podczas wykonywania pomiarów.
  • Zaawansowany system definiowania zadań pomiarowych pozwala na usystematyzowanie pomiarów, oraz ogranicza błędy wynikające z pomylenia włókien. Użytkownik ma pełny obraz zadania testowego, z uwzględnieniem relacji, lokalizacji, nazwy kabla, numeru włókna oraz informacji o wykonanych pomiarach (OTDR, tłumienia, inspekcji złącz).
  • Struktura zapisu plików pomiarowych zgodnie ze zdefiniowanym zadaniem (określeniem zadania, relacji, kabla, włókna w strukturze drzewa), pozwala na łatwe przechowywanie dokumentacji.
  • Łatwe zarządzanie wykonanymi pomiarami. Funkcja bardzo ułatwiająca powtarzanie pomiarów jednego włókna z kabla.

Przechowywanie pomiarów oraz raportowanie (TRM™)

Na reflektometrze M310 możliwy jest zapis tysięcy pomiarów. Transfer plików pomiarowych na PC odbywa się poprzez pendrive USB, lub bezpośrednio przy użyciu kabla USB. Analiza oraz raportowanie na PC możliwa jest przy współpracy z programem Noyes TRM™. Oprogramowanie w wersji Basic dołączane jest do każdego reflektometru M310.  Opcjonalnie dostępna jest zaawansowana wersja oprogramowania (TRM™ Advanced), dająca takie możliwości jak analizę reflektogramów dwu-kierunkowych oraz automatyczne wykrywanie mikro i makro zagięć.

Zaawansowane funkcje analityczne

Do reflektometr M310 dostępne jest opcjonalnie także zaawansowany firmware. Ta opcja pozwala na automatyczną analizę reflektogramów dwukierunkowych oraz wykrywanie mikro i makro zagięć bezpośrednio z poziomu reflektometru.
Zarówno interfejs reflektometru optycznego M310 jak i oprogramowania TRM, dostępne są w następujących wersjach językowych
  • Polski
  • Angielski
  • Francuski
  • Niemiecki
  • Włoski
  • Portugalski
  • Hiszpański
  • Turecki

Zestawy certyfikacyjne M310

Zestawy skomponowane zostały z uwzględnieni wymagań pomiarowych odnośnie certyfikacji okablowania strukturalnego, oraz inspekcji złącz i konektorów. Są to najbardziej. W skład zestawów (w zależności od wersji) wchodzi reflektometr M310, źródło światła optycznego SM/MM Noyes OLS4, sonda do inspekcji wideo Noyes DFS-1, zestaw do czyszczenia złącz i konektorów, twarda walizka transportowa. Zestawy certyfikacyjne perfekcyjnym rozwiązaniem dla techników, poszukujących kompletnego rozwiązania certyfikacyjnego Tier 1 oraz Tier 2 w rozsądnej cenie.


Zalety reflektometru Noyes M310

Reflektometr optyczny Noyes M310 stanowi wysokiej jakości urządzenie dostosowane do najbardziej wymagających potrzeb profesjonalistów. Krótkie strefy martwe zapewniają doskonałe pomiary sieci krótkich z wieloma połączeniami. Jednocześnie, reflektometr optyczny Noyes 310 zwraca uwagę intuicyjnością obsługi i swobodą generowania dokumentacji w zakresie sieci światłowodowych.
