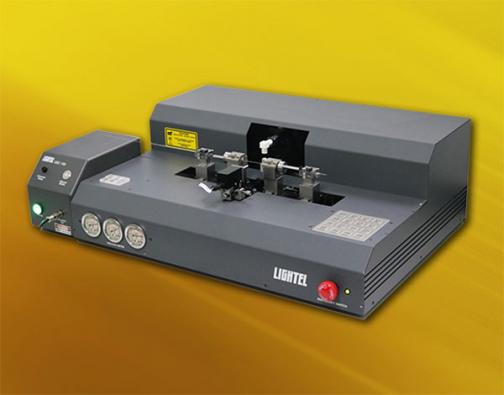

CW-7000

Systemy do obróbki światłowodów nieustannie ewoluują, podobnie jak ich wewnętrzne komponenty optyczne. Stacja robocza Lightel CW-7000 jest bardzo przydatnym narzędziem do opracowywania i produkcji zwężanonych włókien. Wykorzystywana jest również do produkcji łączników do laserów światłowodowych. CW-7000 jest dostosowana do produkcji końcowej pompy lub kombajnu boczno-pompowego.

Stacja robocza  serii CW-7000 została zaprojektowana w oparciu o dziesięciolecia praktyki firmy Lightel w zakresie technologii włókien światłowodowych i praktyczne doświadczenie w produkcji kombinatorów pomp światłowodowych. Dzięki uproszczonej budowie, nie ma potrzeby stosowania jakichkolwiek szklanych rurek lub kapilar. Proces produkcji zmodyfikowanego włókna jest prosty i łatwy do nauczenia. Również uchwyt / oprawy włókien są praktycznie bezobsługowe i niezwykle łatwe do wymiany dla różnych rozmiarów i liczby włókien.


Wszechstronne funkcje oprogramowania obejmują wysoce konfigurowalne dynamiczne rozciąganie, kontrolę przepływu gazu i pozycjonowanie urządzenia przycinającego włókna. Funkcje te pozwalają użytkownikowi kontrolować większość parametrów i tworzyć własne programy, dzięki czemu stanowisko pracy jest idealne zarówno do produkcji, jak i do badań.

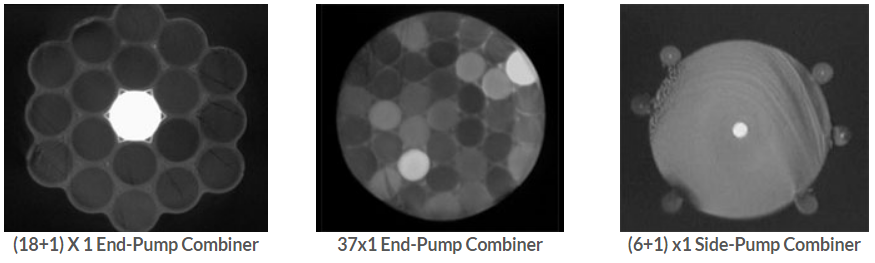

Przekroje obrazów:


Kluczowe cechy
  • Prosta konstrukcja umożliwia łatwą aplikację włókna

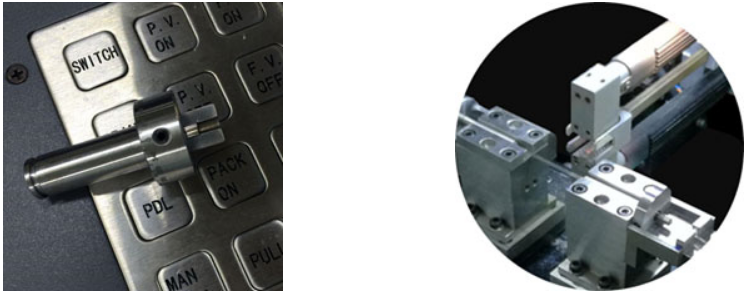

  • Wymienne uchwyty umożliwiają użytkownikowi szybkie przełączanie pomiędzy różnymi rozmiarami włókien i ich liczbą. Podstawa CW-7001 jest dostarczana ze standardowym uchwytem 7-włóknowym do produkcji pompy końcowej Nx1 lub (N + 1) x1 (do 7 włókien), z opcjonalnymi uchwytami mieszczącymi do 19 włókien lub 37 włókien. Podstawa CW-7002 jest oferowana ze standardowymi (6 + 1) pompami bocznymi X1
  • Hybrydowy system piecyków wykorzystuje wiele kanałów przepływu gazu w celu optymalizacji szerokości, kształtu i temperatury płomienia dla różnych zastosowań. Stacje robocze serii CW-7000 są standardowo wyposażone w 3-kanałowy system piecyka obrotowego. W razie potrzeby klient może wybrać kombinację H2 + O2 lub H2 + H2 + O2. 4-kanałowy piecyk okrągły (górny H2 + O2, dolny H2 + O2) i 4-kanałowy system dysz liniowych (który generuje płaską i równą płaszczyznę grzania) są opcjonalne.

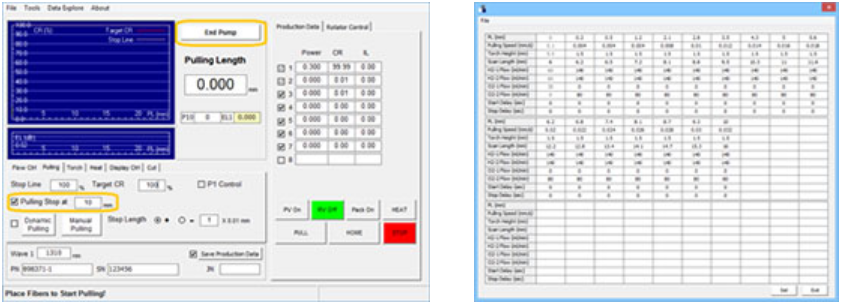

  • Urządzenie jest wyposażone w oprogramowanie oparte na systemie Windows®, pozwalające użytkownikom konfigurować większość parametrów i tworzyć własne, dynamiczne receptury rozciągania. Po wybraniu "Dynamicznego wyciągania" proces ciągnięcia/utrwalania będzie automatycznie następował po wcześniej skonfigurowanych parametrach do momentu zakończenia lub przerwania przez użytkownika.



  • Unikalna funkcja skanowania, umożliwia operatorowi wstępną konfigurację prędkości, cyklu i odległości skanowania palnika wzdłuż włókien, a także możliwość zmiany długości skanu palnika w zależności od długości pociągnięcia lub czasu rozciągania.

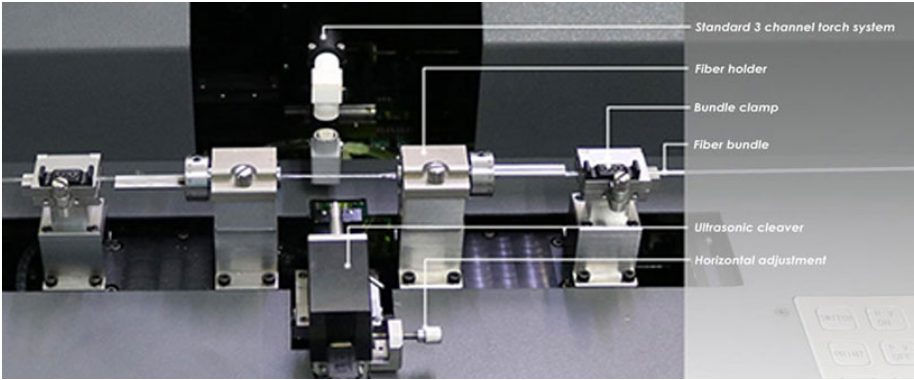

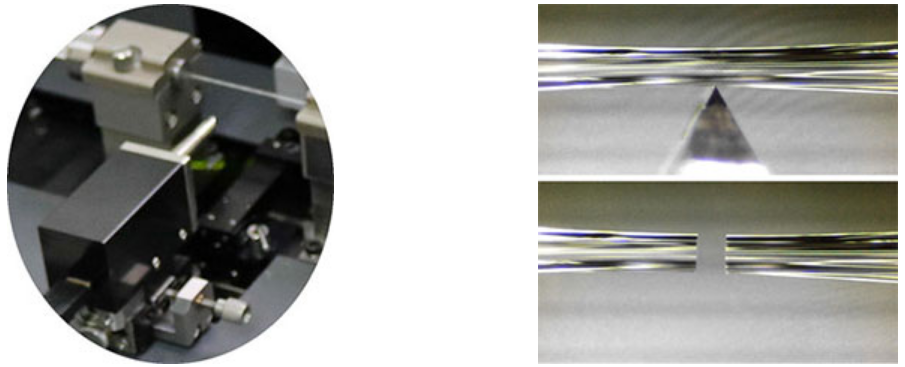

  • Wbudowana, ultradźwiękowa obcinarka z dokładną regulacją, umożliwia użytkownikowi rozszczepienie wiązki w optymalnej pozycji. Pozycjonowanie i ruch przycinania można skonfigurować do trybu automatycznego lub ręcznego. Obcinarka przeznaczona jest dla włókien o rozmiarach od 125μm do 2mm z zainstalowanym odpowiednim zaciskiem.


Specyfikacja:
ModelSeria CW-7000, CW-7001, CW-7002
Opis pakietuCW-7001, konfiguracja pompy końcowej, model podstawowy skonfigurowany dla 7x1, (6 + 1) x1, z obcinarką ultradźwiękową i zaciskiem wiązki, 4-krotnym regulatorem przepływu masowego, 3-kanałowym palnikiem obrotowym, opcjonalnymi uchwytami włókien, w tym:
FIBERHOLDER-07-XXX, holder utrzymujący 7 włókien
FIBERHOLDER-19-XXX, holder utrzymujący 19 włókien
FIBERHOLDER-37-XXX, holder utrzymujący 37 włókien
XXX odnosi się do średnicy buforu włókna (µm)

CW-7002 (N + 1) x1, N do 6, 4x MFC, 3-kanałowy piecyk obrotowy, z uchwytem na opakowania i lampami UV

*CW-7001 i CW-7002 są wymienne, aktualizacja jest dostępna dla każdego modelu poprzez zakup dodatkowej platformy.

WejścieAC 90-240V, 50/60Hz, pobór mocy 150W Max
Wymiary570mm(W) X 195mm(H) x 470mm(D)
Waga68lbs
MocDC24V, 60-130mA
Komunikacja z komputeremRS232
Pobór gazu 300sccm/min Max na kanał,
opcjonalnie 100sccm/min na kanał
Wlot gazuDomślnie, przewód o średnicy 1/4 cala
Źródło UVLampa UV
Długość fali źródła365nm (UVA)
