Yokogawa AQ6375


-  Zakres od 1200do 2400 nm.
-  Dynamika 90 dB
-  Czułość -70 dBm
-  Rozdzielczość pomiaru od 50 pm do 2 nm, nastawna niezależna od długości fali
-  Dokładność pomiaru długości fali ±50÷500 pm
-  Wejście Free Space (konektory PC i APC, oraz włókna SM, MM, PCF, LDF...)
-  Najlepsza na rynku czułość i dynamika, dzięki zastosowaniu specjalnego
     monochromatora, oraz powłok absorbujących promieniowanie błądzące.


Wysoka wydajność LONG WAVELENGTH

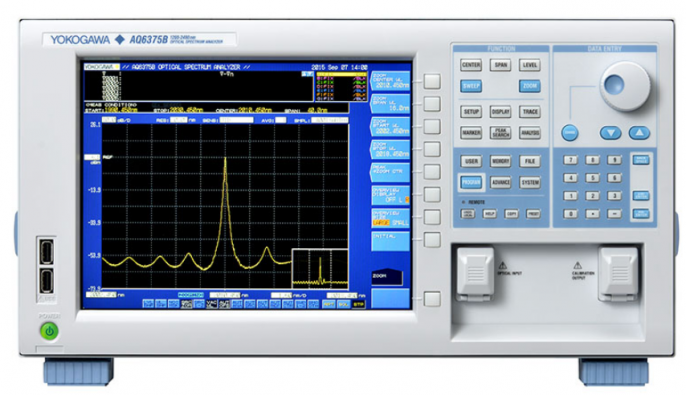

AQ6375B to stacjonarny (ang. bench top) analizator widma optycznego pokrywający zakres długości fal, od 1200 do 2400 nm, z dodatkowymi korzyściami z portów wejściowych/wyjściowych do usuwania gazu, wbudowanego filtra ciętego dla światła dyfrakcyjnego wysokiego rzędu oraz nowatorskiej podwójnej prędkości tryb, który zwiększa prędkość zamiatania do 2 razy w porównaniu do standardowego trybu zamiatania.

Specyfikacja:

 - Zakres długości fali od 1200 do 2400 nm
 - Porty do usuwania gazu w celu zmniejszenia efektów pary wodnej
 - Wbudowany filtr cięcia dla rozproszonego światła wysokiego rzędu
 - Wysoka czułość do -70 dBm
 - Wysoka rozdzielczość do 0,050 nm
 - Szeroki zakres dynamiki (55dB)
 - Szybka autokalibracja
 - Wejście optyczne typu Free Space, zapewniające maksymalną elastyczność, niskie koszty utrzymania i wysoką niezawodność
 - Doskonała wydajność w wykrywaniu gazów środowiskowych za pomocą spektroskopii laserowej
 - Niezbędne narzędzie do badań i rozwoju oraz produkcji urządzeń optycznych w zakresie długości fal od pasma telekomunikacyjnego do 2,4 μm







PasmoTelekomunikacyjneVISVIS & TelekomunikacyjneexNIRMWIRMWIR
ModelAQ6370D-12AQ6370D-22AQ6373BAQ6374AQ6375BAQ6376AQ6377

Zakres długości fali600-1700nm350-1200nm350-1750nm1200 nm-2400nm1500nm-3400nm1900 nm-5500nm
ZastosowanieOgólne zastosowania, telekomunikacjaBio-FotonikaOgólne zastosowania, telekomunikacja, bio-fotonikaMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazów
Aplikowalne włóknaSM, GI50, GI62.5 włókna z dużym rdzeniem do 200µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5SM, GI50, GI62.5SM, Włókna z dużym rdzeniem do 400µm
Ustawienie rozdzielczości długości fali (nm)Min0.020.010.050.050.10.2
Max21010225
Dokładność długości fali (nm)

±0.1 (Cały zakres)

±0.04 (1450 do 1520 nm)

±0.2 (Cały zakres)

+/-0.05 nm (633 nm)

±0.2 (Cały zakres)

±0.05 (633 nm)

±0.05 (1523 nm)

±0.5 (Cały zakres)

±0.05(1520 do 1580nm)

±0.1(1580 do 1620nm)

±0.5 (Cały zakres)±0.5 (Cały zakres)
+/-0.02 nm(1580 do 1620nm)+/-0.01 nm (1580 do 1620 nm)
Maksymalna czułość-90dBm (1300 do 1620nm)-80dBm(500 do 1000nm)-80dBm(900 do 1600nm)-70dBm(1800 do 2200nm)-65dBm(1500 do 2200nm)-60dBm(2900 do 4500nm)



Nowe funkcje:


Funkcja oczyszczania

Ze względu na wysoką rozdzielczość i czułość AQ6375B może on faktycznie wykryć obecność cząsteczek wody w powietrzu. Para wodna jest wykrywana w górnym obszarze długości fali bliskiej podczerwieni i może pokrywać się lub maskować właściwości widmowe rzeczywistego testowanego urządzenia w tym konkretnym obszarze.
Dzięki ciągłemu dostarczaniu czystego gazu oczyszczającego, takiego jak azot, do monochromatora przez porty na tylnym panelu, AQ6375B może zmniejszyć wpływ absorpcji pary wodnej i zapewnić bardziej wiarygodne i dokładne pomiary niż kiedykolwiek wcześniej.

Wbudowany filtr cięcia  dla rozproszonego światła wysokiego rzędu

Ze względu na zastosowaną technologię dyfrakcyjną monochromator może w pewnych okolicznościach generować światło dyfrakcyjne wysokiego rzędu, które pojawia się przy długościach fal równych całkowitej wielokrotności wejściowych długości fal.
Dzięki przycięciu światła przychodzącego poniżej 1150 nm za pomocą wbudowanego filtra, AQ6375B drastycznie zmniejsza wpływ światła dyfrakcyjnego wysokiego rzędu na pomiar. Dlatego zmierzone dane są zawsze wiarygodne i odtwarzają testowany sygnał rzeczywisty.

Tryb podwójnej prędkości

Dwukrotnie zwiększa prędkość przemiatania, ze stratą jedynie 2 dB w stosunku do standardowej wartości czułości.

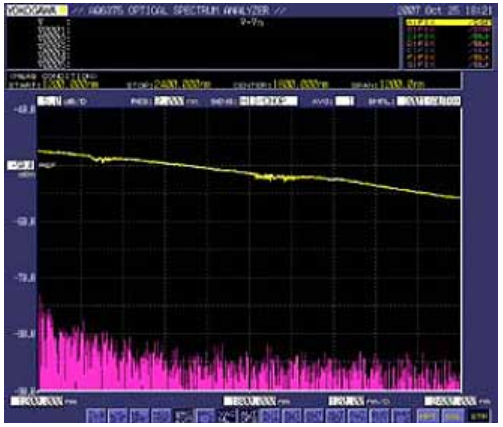

Wysoka czułość: do -70 dBm


AQ6375B może mierzyć moc optyczną od + 20dBm do -70dBm dzięki swoim wysoce dynamicznym i bardzo cichym komponentom i obwodom wykorzystywanym do detekcji. Umożliwia to precyzyjne pomiary zarówno źródeł wysokiej, jak i niskiej mocy.
Czułość pomiaru można wybrać spośród 7 wartości zgodnie z prędkością pomiaru wymaganą dla konkretnego testu, który ma zostać wykonany.

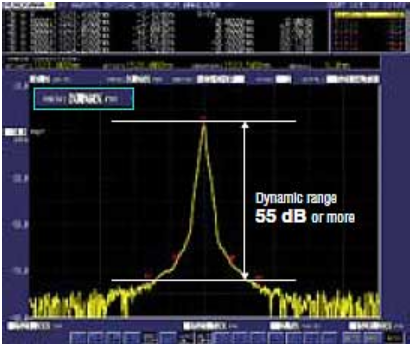

Wysoka rozdzielczość i szeroki zakres dynamiki

AQ6375B wykorzystuje strukturę monochromatora z podwójnym przejściem w celu uzyskania wysokiej rozdzielczości długości fali (0,05 nm) i szerokiego bliskiego zakresu dynamicznego (55 dB). W ten sposób ściśle przydzielone sygnały i szumy mogą być oddzielnie mierzone.


WIĘKSZA WYDAJNOŚĆ

Szybkie przemiatanie


Dzięki technice przemiatania AQ6375B osiąga znacznie większą prędkość przemiatania niż konwencjonalne systemy pomiarowe, które wykorzystują monochromator. Max. czas zamiatania wynosi tylko 0,5 sek. dla rozpiętości 100 nm.

Szybkie przetwarzanie poleceń i przesyłanie danych


Stosując szybki mikroprocesor, AQ6375B osiąga bardzo dużą szybkość przetwarzania poleceń, a interfejs Ethernet zapewnia do 100 razy szybszą prędkość przesyłania danych niż GP-IB.


Szybka autokalibracja


AQ6375B ma wbudowane źródło światła odniesienia do kalibracji długości fali i optycznego wyrównania elementów monochromatora, co pozwala na zawsze dokładne pomiary.
Proces kalibracji i wyrównywania zajmuje mniej niż 2 minuty i jest w pełni automatyczny.
UWAGA: Kalibrację długości fali można również wykonać przy użyciu zewnętrznego źródła odniesienia.


Wejście optyczne typu Free Space

- BEZPROBLEMOWY, ponieważ żadne wewnętrzne włókno nie może zostać zarysowane ani zabrudzone
 - BEZ KONSERWACJI, ponieważ nie trzeba czyścić wewnętrznych włókien
 - WSZECHSTRONNY, ponieważ instrument akceptuje złącza / PC i / APC
 - PODWÓJNE ZASTOSOWANIE, ponieważ instrument akceptuje zarówno włókna jednomodowe, jak i wielomodowe, bez wpływu na wysoką stratę wtrąceniową w wyniku dopasowania włókien MM-SM



Opis modelu AQ6375 :
Zastosowania analizatorów widma :

Wejście typu Free Space :
