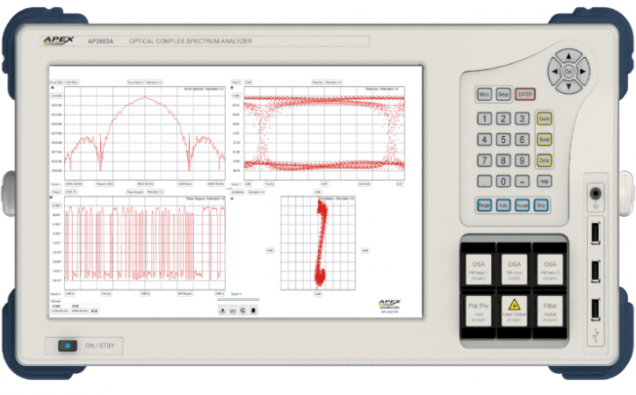

APEX Technologies Optical Complex Spectrum Analyzers to wysokiej rozdzielczości optyczne analizatory widma z dodatkową zaletą pomiaru fazy optycznej w funkcji częstotliwości. Dzięki mocy widmowej i informacji o fazie widmowej możliwe jest, za pomocą odwrotnej transformaty Fourriera, obliczania i wyświetlania parametrów w dziedzinie czasu, takich jak analizator modulacji optycznej.
Używaj go jako ultrawydajnego optycznego analizatora widma
Dzięki do 500 razy lepszej rozdzielczości widmowej niż najlepszy dostępny na rynku optyczny analizator widma oparty na standardowej siatce, zintegrowany optyczny analizator widma może wyświetlać rzeczywisty kształt widma sygnału, a nie tylko jego obwiednię.
Kluczowe funkcje optycznego analizatora widma:
– Rozdzielczość od 250 GHz do 20 MHz
– Dokładność długości fali +/- 3 pm
– Bliski zakres dynamiczny > 60 dB przy +/- 15:00
– Filtry rozdzielczości prostokątnego kształtu
– 2 kanały po jednym na oś polaryzacji
– Wbudowane przestrajalne źródło laserowe
– Analiza przekładni składowych
Użyj go jako ultrawydajnego analizatora modulacji optycznej
Z nawet 50-krotnie lepszą przepustowością niż najlepsza czasowa modulacja optyczna na rynku, zintegrowany analizator modulacji optycznej może mierzyć dowolny aktualny i przyszły sygnał szybkości symboli ze znacznie większą ilością szczegółów niż wszyscy konkurenci.
Kluczowe cechy analizatora modulacji optycznej:
– Brak ograniczenia szybkości symboli (szerokość pasma optycznego 3 THz)
– Możliwość pomiaru dowolnego formatu modulacji bez specjalnego oprogramowania
– Ultra wysoka rozdzielczość czasowa (do 325 fps)
– Różnorodność polaryzacji

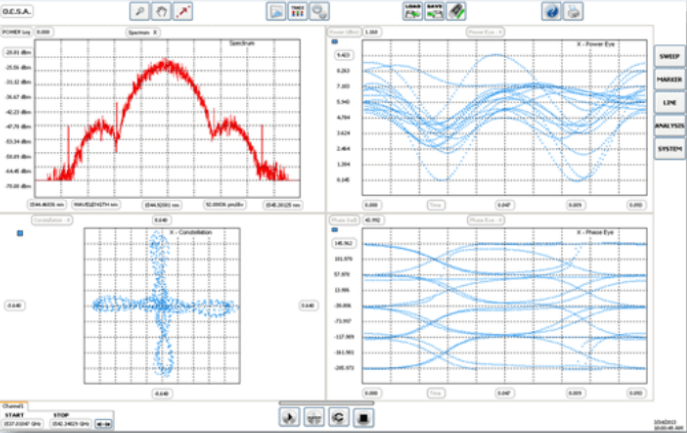

– Faza, Chirp, parametr Alpha, intensywność vs czas; Konstelacja ; Diagram oka fazowego; wykres natężenia oka…
Teraz może przeprowadzać analizę wzorców PRBS
APEX Technologies Optical Complex Spectrum Analyzers potrzebują powtarzalnego wzorca do wykonania złożonego pomiaru i nie mogą tego zrobić z prawdziwym sygnałem. Wszystkie długości powtarzalnych wzorców nie są akceptowane przez optyczne analizatory widma zespolonego, a akceptowane długości zależą od szybkości symboli testowanego sygnału.
Szybkość transmisji badanego sygnału podzielona przez długość wzorca musi zawierać się w zakresie częstotliwości wzorca (od 70 MHz do 1 GHz).
Sprzęt nie ma górnego ograniczenia szybkości transmisji i może mierzyć dowolny format modulacji.

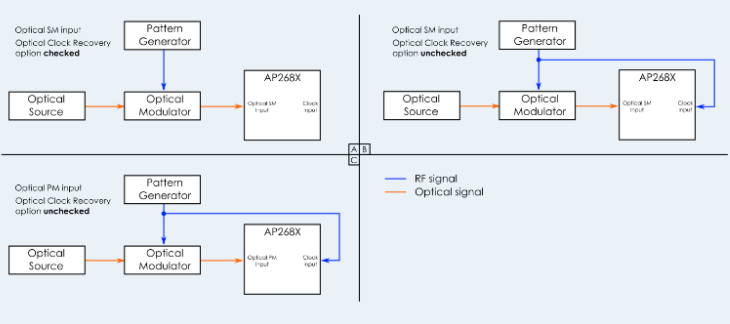

Złożona konfiguracja pomiaru
Jak wspomniano, złożony pomiar wymaga nie tylko intensywności, ale także fazy jako funkcji częstotliwości. Aby zmierzyć fazę, badany sygnał musi być powtarzalnym sygnałem o częstotliwości wzorca od 70 MHz do 900 MHz. Dostępne na rynku PPG i AWG są w stanie wygenerować odpowiednią długość wzorca, aby dopasować go do tego zakresu częstotliwości wzorca dla dowolnej szybkości sygnału. Wymagany jest również referencyjny sygnał powtarzania zegara wzorca RF. Użytkownik może ręcznie podłączyć do urządzenia zewnętrzny zegar. Aby uprościć konfigurację, dostępna jest nowa funkcja przywracania zegara optycznego, która umożliwia wykonywanie złożonych pomiarów bez referencyjnego sygnału zegara.
